Блок питания на LM2576 / Силовая электроника / Сообщество EasyElectronics.ru

Здраствуйте. Это моя первая статья. Очень нравиться даный сайт, и очень захотелось внести свою лепту.
Даная статья должа помочь начинающиму радиолюбителю, такому как я, в самостоятельной сборке блока питания. Я давно нахожусь в поисках «идеального» блока питания, который бы имел минимум деталей, малое значение просаживания напряжения при нагрузке, широкие значения входного напряжения (не влияя на выходное).
По началу я занялся сборкой БП на стабилизаторе LM317 и подобных. Но ток больше 1 А не возмеш, да и просадка была (возможно трансформатор виноват), для умощьнения добавлял транзистор. Но всеранво это не то, так как требовалось делать отводы трансформатора или выходила эдакая печка.
Загорелся сборкой на шим контролере. Желение подкрепило чтение статьи даного сайта о сборке преобраователя 5В — 12В. Для шима на 220В — «требуемое напряжение» я еще не дорос.
А читая коментарии к статье 5В — 12В увидел совет по использованию LM2576. Схема взята с даташита.

Так как я студент, хотелось удешевить цену БП но не работоспособность конструкции. До этой сборки было собрано н-ное количество компьютерных БП, с котрых и были взяты детали.
Собрав макет приступил к тестированию. При нагрузке лампочкой 4В 3Вт напряжение просаживалось на 0,6В — недело. Сначало подумал на дросель — было взято кольцо с компьтерного БП 30х10х15 намотано 60 витков проводомм 0,7. Но напряжение также просаживалось но уже на 0,3В. Далее последовала замена диодного моста на мост собраный из диодов Шотки выпаяных с тогоже БП. ВО! в даном случае просадка равна 0,1В при нагрузке уже в 2,7А. Конденсаторы использовал из того же БП с low ERS.

Блок питания собирал для питания автомагнитолы поэтому использовал трансформатор ТН-36 — удобно получить 12В 3А.

Фото готовой конструкции.

Шумы. Подключив осцилограф к выходу — шумы на уровне 0. 1В. При подключении БП к магнитоле в колонках я ничего не услышал.

Вод собственно и вся конструкция. В дальнейшем хочу собрать 2х канальный БП с контролером и экранчиком для отображения тока и напряжения.

PS: Подскажите как добавить файл схемы. А то так плохо разсматреть.
PSS: Приветствуються коментарии и вопросы.

Tool Electric: Импульсный лабораторный блок питания

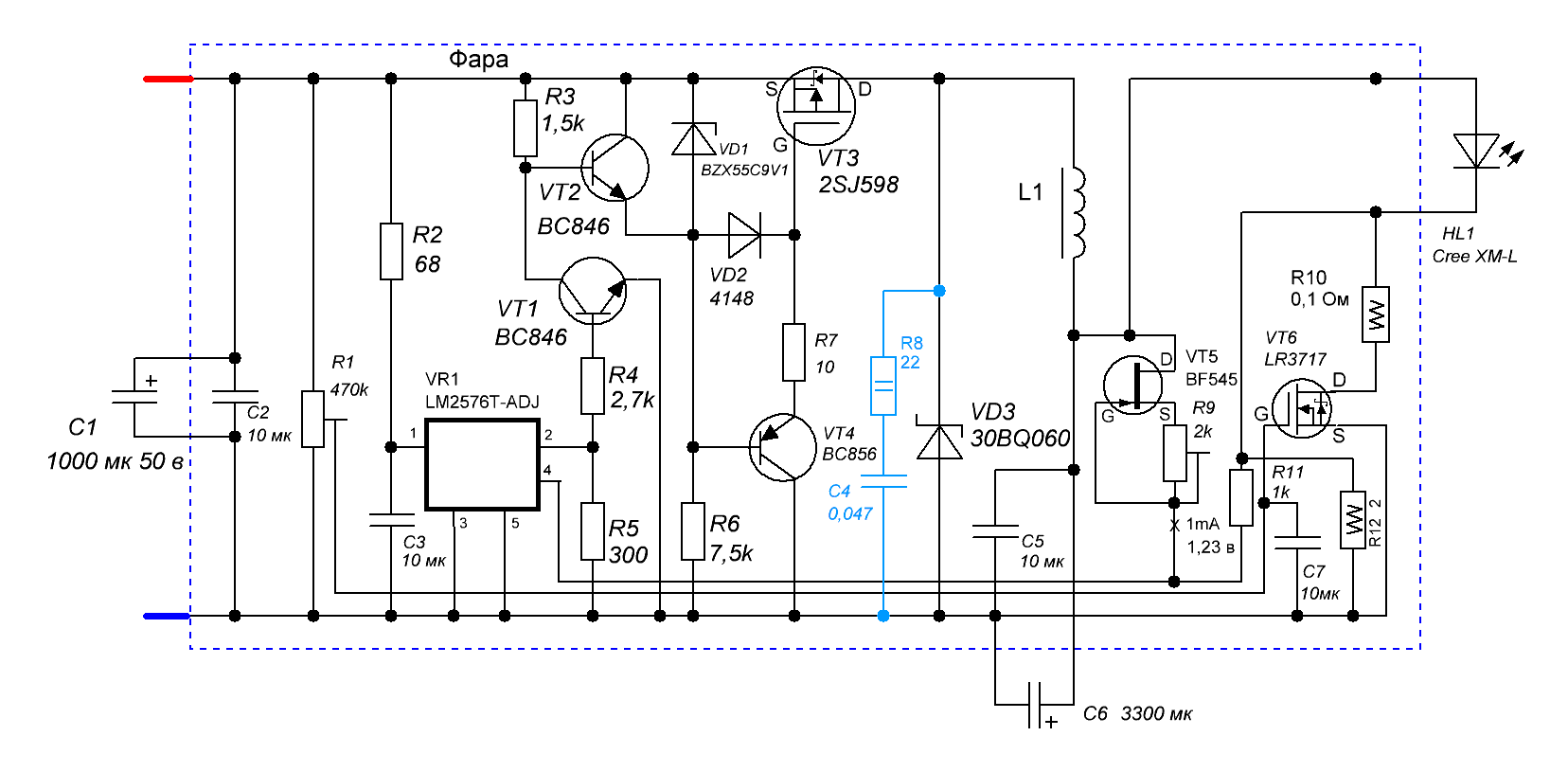

Схема блока питания
   На импульсном регуляторе LM2576 можно собрать импульсный регулируемый стабилизатор с высоким КПД, с регулировкой выходного тока и напряжения.
   Входное напряжение может быть от 7 до 36 вольт постоянного тока, выходное напряжение регулируемое, в пределах от 0 до 30 вольт. КПД блока питания может достигать до 80% и зависит от входного и выходного напряжения. Выходной ток регулируется от 0 до 3 ампер, имеется так же индикатор на светодиоде, который сигнализирует о режиме ограничения тока.
Преобразователь стабилизатора работает на частоте 52 кГц. Импульсный лабораторный блок питания имеет свои плюсы, например, малые габариты, но радиатор под микросхему нужен всё таки, размером площади 100 квадратных см. Для увеличения надёжности работы линейного стабилизатора 7805, с выхода которого питается сдвоенный операционный усилитель LM393, и для повышения верхнего предела входного напряжения блока питания, последовательно с U2 установлен стабилитрон VD1, но если планируете не превышать входное напряжение 24 вольт, то вместо стабилитрона нужно напрямую подключить вход 7805 к плюсу питания. Регулировка тока и напряжения выполнена на сдвоенном операционном усилителе LM393. На одной половинке U3.1 выполнен регулятор напряжения, а на другой половинке U3.2 собран регулятор тока. На транзистор Q1 собран узел индикации включения режима ограничения выходного тока, вместо него можно поставить любой отечественный транзистор, к примеру КТ315. +5 вольт питания индикатора берётся с микросхемы 7805.
Номинальный ток дросселя необходимо выбирать в полтора раза больше тока нагрузки, берём готовый, либо рассчитываем сами, методики расчёта берём из сети. Блок питания хорошо работает с низкоомной нагрузкой. Без изменения схемы, в ней можно применять импульсные стабилизаторы LM2596T-ADJ с частотой преобразования 150 кГц, диапазон питающих напряжений расширится в этом случае до 4,5-40В, выходной ток останется прежним 3 ампера, КПД повысится до 90%.

Двухполярный лабораторный блок питания. Ничего лишнего.: 0jihad0 — LiveJournal

С описью древностей возникла ожидаемая проблема, ни черта не помню, потому описание может быть не точным, поправлю в процессе.
Блок выполнен на tl494 и LM337 в стандартном включении. Хотел было поменять на lm2576 но, как выяснилось , не смотря на отличную стабилизацию, для лабораторного блока она абсолютно не пригодна, так как самоуничтожается при запуске на короткое замыкание, да и кпд у неё никудышный.
Никакой необходимости делать каналы симметричными нет, значит можно сделать двухполярный блок пригодный для любых задач. Плюсовой канал содержит стабилизатор тока и может использоваться для зарядки аккумуляторов, или работы на любую сильноточную нагрузку с высоким кпд. Линейный минусовой канал предназначен для питания радиочастотных устройств и содержит триггерную защиту от перегрузок. Предусмотрено отключение источников ВЧ помех. Нагрузка может подключаться как относительно общего провода так и относительно противоположного канала. Для питания УНЧ выведено нестабилизированное напряжение.



Технические характеристики:
Плюсовой канал-
Напряжение   0,5-18В при токе 2А
                        0,5-15 при токе 4А
Стабилизация тока  0,03-4А

Минусовой канал-
Напряжение   0-18В при токе 1.5А
Триггерная
токовая защита  0,12А  0,9А

Для стабилизации напряжения + канала используется встроенный в 494 усилитель ошибки. Образцовое напряжение 0.5В сравнивается с напряжением на регулируемом  делителе r8r9r10r11r16. Такая регулировка чрезвычайно удобна конструктивно и позволяет увеличивать точность регулировки последовательным включением любого числа резисторов. Но имеет и досадный недостаток — при потере контакта в регуляторе стабилизатор полностью открывается с фатальными последствиями для нагрузки. В качестве пассивной защиты от подобных ситуаций здесь применяются сдвоенные резисторы подключенные последовательно, при обрые любого напряжение вырастет не более чем на треть. Использовать одинарные сопротивления в регулируемом блоке недопустимо. Использовать проволочные то же.


Поскольку все китайские сопротивления хуета изначально, их перед установкой необходимо подготовить. Сопротивления разбираются, все доступные участки зачищаются тряпкой с пастой гои, особенно возле выводов. Далее резистор щедро смазывается литолом или циатимом для предотвращения коррозии, и собирается.

Регулировка отрицательного канала выполнена аналогичным образом, но для регулировки от нуля применяется смещение +1,25В стабилизатором DA1. Наиболее удобно использовать регуляторы одного номинала, чтобы ручки были равнозначны, и не нужно было смотреть что крутишь, но для более точной установки сопротивления выбраны с отношением 1/2, что позволяет выставлять напряжение с точностью до 10мВ, правда этого не позволяет применённый вольтметр. 2. Использовать ферритовые кольца не допустимо. Дроссель фильтра аналогичен.

Для стабилизации тока применён внешний усилитель ошибки da3, питающийся с выхода стабилизатора, и работающий в линейном режиме неинвертирующего усилителя ( попытка использовать стабилизатор тока по даташиту к успеху не привела, ток сильно плавает при любых выходных напряжениях). Оптроном U1 у.о.  воздействует прямо на вход компаратора. Последовательно с транзистором оптрона включен индикатор стабилизации тока.

Для минимизации помех предусмотрено полное отключение импульсного стабилизатора и вольтметра. Чтобы при включении в минусовой канал вольтметр не включился через обратный диод микросхемы 494 установлен развязывающий диод VD1. Вольтметр может включаться на плюсовой, минусовой или оба канала одновременно индицируя сумму напряжений.

Так как традиционный стабилизатор тока в качестве защиты от перегрузки полное говно, в качестве эксперимента в отрицательном канале для этих целей применена триггерная защита на тиристоре VS1. Диод шотки vd4 отвязывает управляющий электрод от измерительного сопротивления после срабатывания, без этого ток удержания возрастает в несколько раз. С6 относительно малой ёмкости разряжается транзистором VT2  через r29r28 до нуля за время не более 10 мс.


Элементы стабилизаторов смонтированы на отдельной плате, силовой транзистор и lm337 установлены на внешних радиаторах за пределами корпуса. lm337 без изолирующей прокладки для увеличения рассеиваемой мощности, которая может достигать 30Вт. крен12а снабжён теплоотводом площадью 10см кв.

Цепи стабилизатора тока расположены на плате выпрямителя. Платы рисованные. Восстанавливать топологию, пожалуй, не имеет смысла терять время, разберусь и по схеме. Триггерная защита на отдельной макетной плате. Токоизмерительный r33 на переключателе уставок. Монтаж без разъёмов.
 Силовой трансформатор от унч Вега 120.

Индикация срабатывания токовых защит

Схема импульсного регулятора 5 В 3 А на LM2576

Это схема импульсного регулятора 5 В 3 А с использованием LM2576-5. 0. Это простой импульсный блок питания 3А с понижающим стабилизатором для питания цифровых схем.

Иногда нам нужно починить машину или выехать за пределы района. Интернет без проводов ADSL. При использовании Интернета использовались воздушные карты 4G и раздавался Интернет по беспроводной сети с помощью «мобильного беспроводного маршрутизатора».

Требуется блок питания 5В 2А. Потому что это цифровая схема, которая использует 10-ваттную мощность.

При использовании в автомобилях. Мы можем использовать питание от прикуривателя автомобиля. Но у нас напряжение 12 вольт, поэтому он должен снизить напряжение до 5 вольт, ток равен 2 амперам. У нас есть большой выбор. Когда раньше я использовал транзистор и IC-7805 для этой работы. Однако, если рассматривать с осторожностью. К его низкой производительности. обладают высокой температурой и большими размерами, как и в целом линейные ИС. Эту работу мы пытаемся сделать на коммутационной ИС.

IC-LM2576-5.0. (Понижающий регулятор напряжения постоянного тока в постоянный) Это очень интересное число. Он поддерживает постоянное напряжение примерно 5 вольт и ток 3А. Совместимость с устройством легко. В инструкции производителя. Я легко улыбаюсь. Он очень прост в использовании. как на рисунке 1. Увидим, что есть еще четыре устройства: C1-100uF, D1-1N5822, L1-100uH, C2-1000uF. Уровни входного напряжения составляют от 7 до 40 вольт. Моя любимая функция — пробежки с высокой частотой. ИК не горячий. Он может вместить небольшой кулер. И используется непрерывно в течение длительного времени.

Кроме того, мы также можем изменить количество микросхем.Для изменения выходного напряжения вольты могут быть LM2576-3.3 (выход 3,3 В постоянного тока), LM2576-5.0 (выход 5 В постоянного тока), LM2576-12 (выход 12 В постоянного тока), LM2576-15 (выход 15 В постоянного тока), LM2576-ADJ (выход 1,23 В постоянного тока). до 37 В постоянного тока) ,

Что еще? Вы можете посмотреть другие схемы блока питания: Щелкните здесь

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь делать электронику Обучение легким .

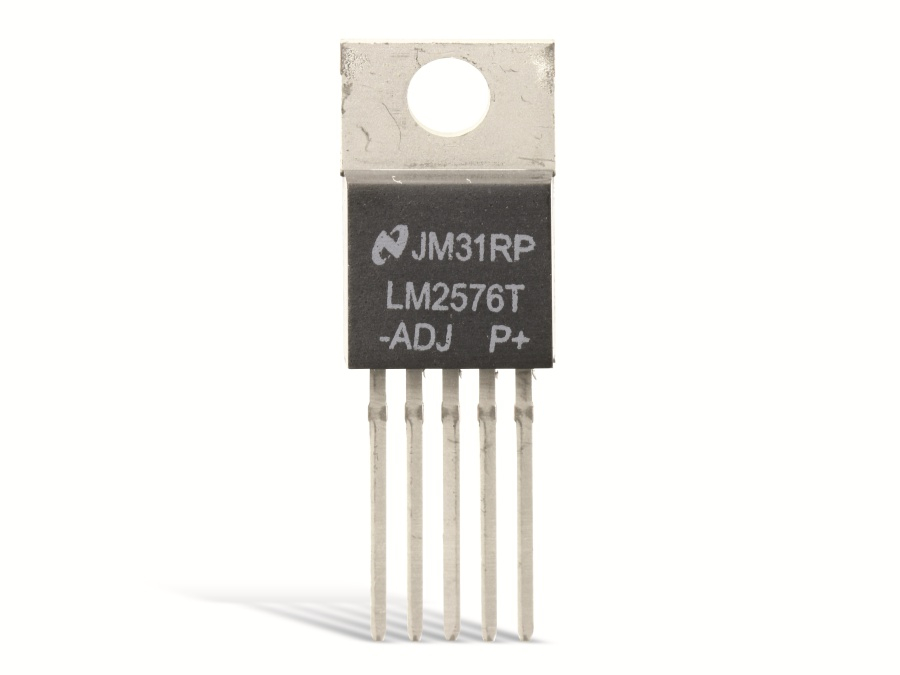

LM2576 Распиновка регулятора напряжения, техническое описание, примеры, применение

LM2576 — импульсный понижающий стабилизатор напряжения (понижающий преобразователь), который может обеспечить фиксированное выходное напряжение.Его выходное напряжение также можно регулировать в диапазоне от 1,23 В до 37 В путем подключения внешних компонентов. Эта ИС очень проста в использовании, и эта особенность делает ее идеальной для широкого круга приложений. Он имеет встроенную защиту от перегрузок по току, напряжению и температуре.

Схема контактов LM2576

На этом рисунке показана схема контактов понижающего стабилизатора напряжения LM2576. Он работает либо в режиме фиксированного напряжения, либо в режиме регулируемого напряжения. Подробнее о каждом контакте см. в следующем разделе.

Описание конфигурации контактов

Важно знать описание контактов микросхемы перед ее использованием. Функции всех контактов LM2576 объясняются ниже:

Контакт № 01: V
IN

Это входной контакт, на который подается регулируемый сигнал.

Контакт № 02: выход

Этот контакт используется для получения регулируемого выходного сигнала.

Контакт № 03: Земля

Контакт заземления подключен к земле цепи.

Контакт № 04: обратная связь

Обратная связь — это входной контакт, используемый для установки выходного напряжения в случае регулируемого выхода. Для регулировки выходного напряжения его подключают к средней точке цепи делителя обратной связи. В случае фиксированного выхода подключите этот контакт к конденсатору.

Контакт № 05: ~ВКЛ/ВЫКЛ

Это входной контакт включения. Этот контакт нельзя оставлять неподключенным. Подключите его к земле, чтобы включить регулятор напряжения. Чтобы отключить регулятор, подключите этот контакт к ВЫСОКОЙ логике.

LM2576 Характеристики
  • Регулятор напряжения с фиксированной частотой и внутренним генератором частоты 52 кГц
  • Входное напряжение может достигать 40 В и до 60 В для версий HV.
  • Этот регулятор может обеспечивать фиксированное выходное напряжение 3,3, 5, 12 и 15 вольт.
  • Выходное напряжение можно изменять от 1,23 В до 37 В путем подключения внешних компонентов.
  • Он может выдерживать допуск ±4% по выходному напряжению, когда входное напряжение находится в указанном диапазоне и выполняются условия выходной нагрузки, и допуск ±10% по частоте генератора.
  • Выходной ток указан до 3А.
  • Схема защиты включает в себя тепловое отключение и защиту от ограничения тока.
  • Имеет схему блокировки при пониженном напряжении, которая поддерживает входное напряжение в определенном диапазоне и отключает регулятор до тех пор, пока оно не достигнет определенного порогового уровня.

LM2576 Эквивалентные и альтернативные варианты

LM1117, CS51411, LM723, LM7912

Где использовать понижающий регулятор напряжения на 3 А?

LM2576 – это стабилизатор напряжения на 3 А, который обеспечивает превосходное регулирование сети и нагрузки. Он подходит для управления нагрузками 3А. Благодаря удобному использованию он также используется в качестве импульсного понижающего стабилизатора.

Может использовать легкодоступные катушки индуктивности. Эта функция делает его идеальным для разработки импульсных источников питания, поскольку значительно упрощает их конструкцию. Так. Если вы ищете линейный понижающий стабилизатор напряжения, который может питать нагрузку 3 А и обеспечивать выходное напряжение в диапазоне от 1,23 В до 37 В с эффективностью 88%, вы можете использовать эту ИС.

Как пользоваться LM2576?

Использование этого чипа объясняется на схеме, приведенной ниже.В этом разделе мы увидим примеры использования LM2576 в режиме фиксированного и регулируемого напряжения.

Пример схемы стабилизатора фиксированного напряжения

Эта схема предназначена для стабилизатора фиксированного напряжения, который принимает нестабилизированное постоянное напряжение на свой контакт 1, а затем преобразует его в регулируемое напряжение +5 В, получаемое с контакта 2. Входной конденсатор требуется для стабильность. Выходной конденсатор действует как фильтр и устраняет пульсации выходного напряжения. Это также обеспечивает устойчивость петли.

Диод Шоттки 1N5822 подключается к выходному контакту и катушке индуктивности L1. Когда внутренний переключатель регулятора выключен, он обеспечивает путь для тока индуктора. Для нормальной работы вы должны подключить контакт ~ON/OFF к клемме заземления.

Перед выбором диода Шоттки следует убедиться, что номинал этого диода в 1,2 раза превышает требуемый ток нагрузки или выходной ток.

Пример схемы источника питания с регулируемым напряжением

Для регулировки выходного напряжения подключены два резистора R1 и R2, образующие цепь обратной связи.Выходное напряжение или значения резисторов можно рассчитать, оставив два значения постоянными и подставив их в следующее уравнение, чтобы найти третье значение:

 В  ВЫХ  = В  ЗАДАНИЕ  (1 + R2/R1)
Где V  REF  = 1,23 В.

Применение

LM2576 — это высокоэффективный понижающий стабилизатор, который используется в самых разных приложениях, включая:

  • Разработка импульсных источников питания Регуляторы
  • Импульсные регуляторы на плате
  • Их также можно использовать для преобразования положительного входного напряжения в отрицательное выходное напряжение.

2D-диаграмма

Техническое описание

LM2576 Техническое описание

Как работает LM2576? – Rampfesthudson.com

Как работает LM2576?

Когда на входе низкий уровень, LM2576 работает нормально; когда на входе высокий уровень, LM2576 останавливает выход и переходит в состояние низкого энергопотребления. Когда клемма входа отключения находится на низком уровне, LM2576 останавливает вывод, и система переходит в состояние низкого энергопотребления.

В чем разница между LM2576 и LM2596?

Серия LM2596 работает с частотой переключения 150 кГц, что позволяет использовать фильтрующие компоненты меньшего размера, чем это требуется для импульсных стабилизаторов с более низкой частотой. Это в отличие от внутреннего генератора с фиксированной частотой 52 кГц LM2576. Более новый также LM2596 также имеет режим ожидания с низким энергопотреблением.

Что такое LM2576?

Регуляторы серии LM2576 представляют собой монолитные интегральные схемы, обеспечивающие все активные функции понижающего (понижающего) импульсного стабилизатора, способного управлять нагрузкой 3 А с превосходным регулированием нагрузки и линии. Эта особенность значительно упрощает конструкцию импульсных источников питания.

Как работает ограничитель тока?

В схеме ограничителя тока источника питания используется чувствительный резистор, включенный последовательно с эмиттером выходного проходного транзистора.Это начинает снижать напряжение на базе транзистора, тем самым ограничивая потребляемый ток.

Какова рабочая частота линейного источника питания?

Линейные регулируемые источники питания постоянного тока («линейные источники») изменяют выходное напряжение до требуемого значения с помощью трансформатора напряжения промышленной частоты (переменный ток 50/60 Гц).

Является ли 7805 понижающим преобразователем?

LM7805 — линейный регулятор, где LM2596 — импульсный источник питания (понижающий преобразователь).Самым большим недостатком LM7805 по сравнению с LM2596 является неэффективность. Чтобы это понять, проведем простой расчет.

Какая частота переключения SMPS используется в компьютере?

Основная работа импульсного источника питания (изолированного) При этом входное напряжение появляется на первичной обмотке в виде импульсов с частотой переключения от 20 до 200 кГц.

Что такое регулятор напряжения?

регулятор напряжения, любое электрическое или электронное устройство, поддерживающее напряжение источника питания в допустимых пределах.Регулятор напряжения необходим для поддержания напряжения в пределах предписанного диапазона, который может быть допущен электрооборудованием, использующим это напряжение.

Как сделать источник питания SMPS в домашних условиях?

Как построить трансформатор SMPS | Импульсный источник питания Home Make 12V 10A

  1. Шаг 1: Спроектируйте печатную плату.
  2. Шаг 2: Изготовьте печатную плату железным (прессовым) методом.
  3. Шаг 3: Завершите изготовление печатной платы.
  4. Шаг 4: Просверлите печатную плату и припаяйте компонент.
  5. Шаг 5: Извлеките старый провод из трансформатора и перемоток.
  6. Шаг 6: Припаять трансформатор и первое испытание.
  7. 23 комментария.

Как работает ограничитель пускового тока?

Характеристика ограничителя пускового тока для самонагрева по мере того, как подается увеличивающаяся величина тока, который выделяет тепло, вызывает падение сопротивления, позволяя току течь свободно. Этот эффект самонагрева является основной причиной эффективной работы ограничителя пускового тока.

Является ли lm2576 регулируемым импульсным источником питания?

Это популярная, дешевая и удобная микросхема понижающего преобразователя.Согласно техническому описанию LM2576: «Серия TS2576 представляет собой понижающие импульсные регуляторы со всеми необходимыми активными функциями.

Он способен управлять нагрузкой 3А с отличными регулировками линии и нагрузки. Эти устройства доступны с фиксированным выходным напряжением 3,3 В, 5 В и с регулируемым выходным напряжением.

Какие бывают типы регуляторов lm2576?

Начиная с верхнего левого угла, у нас есть регулятор LM2576-adj. Они выпускаются в нескольких модификациях: LM2576-5, LM2576-12, LM2576-ADJ и т. д. Если вы изучите отличия в даташите, то увидите, что стабилизаторы с фиксированным напряжением (-5, -12 и т. д.) имеют встроенный в делителе напряжения, тогда как в версии -ADJ используется собственный делитель напряжения.

Является ли блок питания серии ts2576 регулируемым?

Эти устройства доступны с фиксированным выходным напряжением 3,3 В, 5 В и с регулируемым выходным напряжением. Серия TS2576 работает с частотой переключения 52 кГц, что позволяет использовать фильтрующие компоненты меньшего размера, чем это было бы необходимо для импульсных стабилизаторов с более низкой частотой.

Какова функция контакта заземления в lm2576?

Функции всех контактов LM2576 объясняются ниже: Это входной контакт, на который подается регулируемый сигнал.Этот вывод используется для получения регулируемого выходного сигнала. Штырь заземления подключается к земле цепи. Обратная связь — это входной контакт, используемый для установки выходного напряжения в случае регулируемого выхода.

Как спроектировать постоянный или переменный источник питания с помощью LM 2576 …

Серия стабилизаторов LM2576 от National Semiconductor представляет собой недорогие интегральные схемы, которые обеспечивают все активные функции понижающего (понижающего) импульсного регулятора.ИС способны управлять нагрузкой 3 А с превосходной регулировкой линии и нагрузки. Устройства доступны как с регулируемым выходом, так и с фиксированным выходным напряжением (3,3 В, 5 В, 12 В и 15 В).

Для LM2576 требуется минимальное количество внешних компонентов. Стандартные серии катушек индуктивности, оптимизированные для использования с ИС, доступны от нескольких разных производителей. Из-за высокой эффективности импульсного стабилизатора требуемый размер радиатора будет небольшим, а в некоторых случаях радиатор не требуется.

Регулятор будет работать с широким диапазоном входного напряжения: до 40В для низковольтной версии и до 60В для высоковольтной (ВН) версии. Другие особенности: возможность внешнего TTL-отключения с током в режиме ожидания 50 мкА, поцикловое ограничение тока и тепловое отключение для полной защиты в условиях неисправности.

Схема понижающего импульсного стабилизатора 5 В/3 А

Приведенная выше схема проста, легка в сборке и экономична, она обеспечивает 5 В от нерегулируемого источника питания 7–40 В с максимальным выходным током 3 А. При использовании версии LM2576HVT-5V входное напряжение может достигать 70 В.

Список деталей:
  • IC1: LM2576T-5V или LM2576HVT-5V (National Semiconductor)
  • L1: 100 мкГн (415-0930, 67127000, PE-92108, RL2444)
  • D1: 1N5822 (выпрямительный диод с барьером Шоттки)
  • C1: 100 мкФ/75 В (алюминиевый электролитический конденсатор)
  • C2: 100 мкФ/75 В (алюминиевый электролитический конденсатор)

Понижающий импульсный регулятор с регулируемым выходом 1,2–50 В/3 А:

Используя регулируемую версию LM2576HVT-ADJ или LM2576HVS-ADJ, мы можем построить простой импульсный стабилизатор с коэффициентом 1.Переменный выход 2-50В, 3А от нерегулируемого блока питания 55В. Максимальный выходной ток 3А.


Список деталей:
  • IC1: LM2576HVT-ADJ или LM2576HVS-ADJ
  • L1: 150 мкГн (67127060, PE-53115 или RL2445)
  • D1: 1N5822 (диод Шоттки)
  • C1: 100 мкФ/75 В (электролитический конденсатор)
  • C2: 2200 мкФ/75 В (электролитический конденсатор)
  • R1: потенциометр 47K
  • R2: резистор 1,2 кОм

%PDF-1. 6 % 472 0 объект > эндообъект внешняя ссылка 472 99 0000000016 00000 н 0000002945 00000 н 0000003118 00000 н 0000003259 00000 н 0000003294 00000 н 0000003499 00000 н 0000003525 00000 н 0000004300 00000 н 0000004708 00000 н 0000004801 00000 н 0000005993 00000 н 0000006151 00000 н 0000006240 00000 н 0000006400 00000 н 0000006979 00000 н 0000007352 00000 н 0000007446 00000 н 0000007548 00000 н 0000007700 00000 н 0000008169 00000 н 0000008908 00000 н 0000009626 00000 н 0000010371 00000 н 0000010994 00000 н 0000011616 00000 н 0000011911 00000 н 0000011974 00000 н 0000012156 00000 н 0000012221 00000 н 0000012285 00000 н 0000012342 00000 н 0000012467 00000 н 0000012565 00000 н 0000012665 ​​00000 н 0000012779 00000 н 0000012929 00000 н 0000013024 00000 н 0000013150 00000 н 0000013301 00000 н 0000013435 00000 н 0000013594 00000 н 0000013742 00000 н 0000013844 00000 н 0000013957 00000 н 0000014110 00000 н 0000014236 00000 н 0000014411 00000 н 0000014547 00000 н 0000014711 00000 н 0000014790 00000 н 0000014918 00000 н 0000015066 00000 н 0000015211 00000 н 0000015354 00000 н 0000015497 00000 н 0000015642 00000 н 0000015787 00000 н 0000015897 00000 н 0000016014 00000 н 0000016127 00000 н 0000016233 00000 н 0000016381 00000 н 0000016458 00000 н 0000016562 00000 н 0000016662 00000 н 0000016770 00000 н 0000016878 00000 н 0000016998 00000 н 0000017118 00000 н 0000017239 00000 н 0000017340 00000 н 0000017447 00000 н 0000017560 00000 н 0000017690 00000 н 0000017795 00000 н 0000017905 00000 н 0000018022 00000 н 0000018134 00000 н 0000018242 00000 н 0000018396 00000 н 0000018505 00000 н 0000018655 00000 н 0000018785 00000 н 0000018921 00000 н 0000019073 00000 н 0000019167 00000 н 0000019281 00000 н 0000019392 00000 н 0000019523 00000 н 0000019649 00000 н 0000019778 00000 н 0000019896 00000 н 0000020011 00000 н 0000020141 00000 н 0000020317 00000 н 0000020429 00000 н 0000020558 00000 н 0000020666 00000 н 0000002276 00000 н трейлер ]>> startxref 0 %%EOF 570 0 объект>поток xb«`c`Abl,+lu&do 2\o:d 08 ‘7mspeak;8|105g2h,-^yeؓ

Понижающий регулятор для Raspberry Pi

Часто бывает удобно иметь под рукой блок питания, который обеспечивает USB-порт с питанием для запуска raspberry pi или зарядки айпадов и айфонов.

Этот блок питания имеет широкий диапазон входного напряжения до 40 В, что позволяет использовать его от ряда источников, таких как настенные бородавки, или питаться от свинцово-кислотных источников 12 В или 24 В в автомобиле, лодке или караване.

Схема, показанная ниже, использует простой коммутатор LM2576 от TI

.

Питание подается через D1 на LM2576, который представляет собой 5-контактный корпус TO220, он управляет катушкой индуктивности 100 мкГн в стандартной конфигурации buck.

Резисторы с R2 по R5 настраиваются, как описано в руководстве adafruit , чтобы обеспечить возможность зарядки устройств Apple.

Технические характеристики

Входное напряжение             7–40 В

Выходное напряжение           5 В

Выходной ток           3 А

Заказ печатной платы у нового поставщика

Для первоначальных прототипов я обычно использую набор печатных плат . Как только у меня есть несколько готовых проектов, я объединяю их все в одну партию, отправляю их и получаю обратно печатные платы через 8 дней, с бесплатным трафаретом для поверхностного монтажа, это хорошая сделка если вы также делаете некоторые платы для поверхностного монтажа.Вы, как правило, получаете по 2 копии каждой доски, чтобы учесть ошибки. Тот факт, что они берут файлов proteus напрямую, очень хорош, так как это не дает мне совершить ошибку при передаче на Gerbers…

Затем я отлаживаю платы, и когда у меня будет достаточно плат, я соберу панель площадью 1000 квадратных см с несколькими дизайнами (они позволяют до 6) вместе и отправлю заказ на gold pheonix . Это хорошая сделка по цене, и доски обычно прибывают в Ирландию в течение 2-3 недель и хорошего качества, также вы, как правило, получаете больше досок, чем запрашивается.

Однако, когда я занимался этим проектом, я был в процессе отладки и не закончил достаточное количество других новых проектов, чтобы заказ пула печатных плат стоил того.

Поскольку это была просто плата со сквозными отверстиями и не особенно сложная, я подумал, что дам опасным прототипам новый грязно-дешевый PCBS , который отлично сработал,



Это действительно здорово, что вы можете получить доски разных цветов, и в этом случае, как вы можете видеть на картинках, я выбрал красную доску.Доски доставлялись по почте в Ирландию примерно за 5 недель, и я получил 14 досок, так что 1 доллар за доску… впечатляюще. Качество выглядит великолепно, поэтому, если вы можете позволить себе ожидание и ограничение фиксированного размера, я бы порекомендовал их.

печатных платы из грязных дешевых печатных плат 14 плат размером 5 см x 5 см за 14 долларов….

Для пользователей proteus, а не пользователей eagle, я просто экспортировал файлы gerber в один zip-файл и переименовал слои в соответствии с запросом на веб-сайте, похоже, все работает нормально.

Спецификация для этого проекта ниже:

КОЛ-ВО      ЧАСТИ-ССЫЛКИ           ЗНАЧЕНИЕ

—          ———                   —–

Резисторы

———

1        R1                                     47R

2        R2,R4                         75 000

2        R3,R5                         49.

Конденсаторы

———-

1        C1                             100 мкФ

1        C2                             1000 мкФ

Интегральные схемы

——————-

1        U1                              LM2576

Диоды

——

2        D1,D2                         1N4004

1        D3                              Светодиод

Разное

————-

1        J1                              TBLOCK-I2

1        J2                              USBCONN

1        L1                             100uH

Купить 12V 16-канальный блок питания релейной платы оптопары LM2576 по лучшей цене онлайн

Это изолированный 12-вольтовый 16-канальный модуль релейной платы оптопары LM2576, блок питания.Выходная мощность для каждого реле составляет 230 вольт 10 ампер или 10 ампер при 30 вольт постоянного тока. Поскольку каждое реле снабжено независимой общей клеммой, а также нормально разомкнутыми (НО) и нормально замкнутыми (НЗ) контактами, его очень легко использовать. Каждый триггерный контакт изолирован от реле с помощью оптопары, что обеспечивает безопасность вашей схемы. не важно что. 16 светодиодных индикаторов предназначены для отображения состояния отдельных реле. Реле могут напрямую управляться широким спектром микроконтроллеров, таких как Arduino, 8051, AVR, PIC, PLC, DSP, ARM, ARM, MSP430, логические схемы TTL и т. д.

Особенности

  • Реле 12 В с контактной мощностью 10 А 250 В переменного тока и защитой оптрона.
  • Модуль бортового питания не нуждается во внешнем источнике питания. Драйвер порта ввода/вывода имеет активный низкий уровень.
  • Модуль может использоваться как модуль платы разработки микроконтроллера, а также как устройство управления устройством, расширенный выход ПЛК.
  • В нем используются высококачественные в отрасли изолирующие оптопары, сильная защита от помех, стабильная работа.
  • Дорога 1-16 может быть любой полной вкл/выкл или любой дорогой.
  • Общая клемма каждого реле «COM» является независимым, удобным для пользователя доступом к различным сигналам, каждое реле нормально замкнуто и нормально разомкнуто с портом.
  • Каждое реле оснащено индикаторами движения.
  • Все интерфейсы могут быть напрямую подключены через клеммные колодки, что очень удобно.

Характеристики:

Рабочее напряжение (В постоянного тока)

12 В постоянного тока

Ток питания (А)

0.5

Канал

16

Текущая мощность при AC250V

10А

Текущая мощность при ДК30В

10А

Длина (мм)

180

Ширина (мм)

90

Высота (мм)

20

Вес (г)

100


Инструкции

  • Источник питания должен соответствовать области применения, DC 5V.
  • Источник питания не может быть реверсирован.
  • В изделии используется понижающая микросхема LM2596S с небольшим нагревом, что является нормальным явлением. Реле имеет нормальное явление нагрева в течение длительного времени, что является нормальным явлением.
  • Мощность нагрузки должна иметь определенный запас для релейной нагрузки. Избегайте высокой мощности (около 2000 Вт) и работы в течение длительного времени, что окажет определенное влияние на срок службы изделия.

Применение:

  • Электромагнитные реле используются для защиты различного оборудования переменного и постоянного тока.
  • Защита от повышенного/пониженного тока и напряжения различного оборудования переменного и постоянного тока.
  • Для дифференциальной защиты.
  • Переключение устройств.
  • Несколько проектов «сделай сам».

Комплект поставки

  • 1 x 16-канальная плата релейного модуля 12 В с питанием LM2576 / защитой оптопары
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
