Как перенести плату из P-CAD 4.5 в Altium Designer – Altium Universe

Статья Сергея Кугачева о переносе данных из P-CAD 4.5 в Altium Designer.

Основная проблема производителей печатных плат при общении с P-CAD 4.5 — это контактные площадки. На них должна быть отдельная библиотека. К сожалению, на нашем заводе не заморачивались и площадки рисовали контуром вокруг точки контактной площадки, что сделало невозможным заказ через тот же Резонит — они просто не понимали, где какие отверстия и какого размера контактные площадки должны стоять.

Один раз заказали — получили вместо контактных площадок точки. Следующая проблема — разработчики того времени работали в «кривом русском дюйме». Конкретно на моем заводе это 1 мм = 100 милов.

Теперь возвращаемся к переводу в Altium Designer. При запуске досбокса можно найти по этому пути D:\d_dosbox\pcad\prg\EXE_4_5 (он стандартный и рассчитан на диск D) исполняемый файл, который называется PDIFOUT.

EXE. Запустив его и положив в эту папку файл платы с форматом *.pcb, нужно указать название файла. Эта утилита для P-CAD 4.5 выведет файл платы в формат *.PDF — но он никак не связан с современным portable document format. Это, в своем роде, текстовый документ, который можно открыть Блокнотом.

Далее, в P-CAD 2006 нужно сделать импорт получившегося файла и сохранить уже в ASCII-pcb формате, получив, по сути обычную плату из всем привычного 2006. Однако здесь вступает в игру «кривой русский дюйм» и при дальнейшем импорте плата в Altium Designer скорее всего будет с некоторым масштабом (в моем случае, вместо контрольных 80 мм получилось 8000 милов, что равно масштабу 2.54).

Теперь на помощь приходит программка SCALEPCB, которая умеет масштабировать файлы P-CAD вида ASCII. Запускается под Windows 10 исключительно через CMD. Т.е. нужно вызвать CMD, сменить директорию исполняемых команд (указать папку с файлом) и вызвать программу следующим видом: «scalepcb -s 2.54 -o outputfile.

pcb inputfile.pcb», где outputfile — название выходного файла, inputfile — название входного файла.

Сам файл платы необходимо поместить в ту же исполняемую директорию. 2.54 — это масштаб. Насчет Decimicron. Увы, мне это не помогло, и пришлось ставить обратный масштаб к 2.54 — то есть, моя команда выглядела так: «scalepcb -s 0.3937007874015748 -o outputfile.pcb inputfile.pcb», после чего, 8000 милов удачно превратились в 80 мм при импорте в Altium Designer.

После импорта в Altium Designer можно получить весьма неприятную картину с контактными площадками.

В моём случае они все имеют один вид — multilayer 0.6diam. Поскольку Начало координат элементов может не совпадать (в P-CAD 4.5 элементы были сделаны от 1 пина, в моей библиотеке используется центр элемента), то здесь варианты на выбор: замена посадочных мест на собственные, если необходима последующая работа\доработка и внедрение платы в систему PLM-вида, либо, если нужно просто заказать, затратив минимальные усилия, перейти к следующему варианту.


Создается библиотека посадочных мест из полученного проекта.

Далее, все элементы внутри библиотеки последовательно заменяются на свои с центровкой, либо восстанавливаются заложенные размеры площадок. После обновления посадочных мест из библиотеки ни один из них таким образом не убежит со своего места. На этой плате мне пришлось руками подвинуть два проводника из-за небольшого расхождения моих посадочных мест с теми, что закладывались при проектировании в P-CAD 4.5.

Файл

Файл 3360_SCALEPCB — программа SCALEPCB, которая умеет масштабировать файлы P-CAD вида ASCII. Файл PCAD_dosbox — установщик P-CAD 4.5 через досбокс — всё работает из коробки.

P.S.

P-CAD 4.5 не умел в скругления на плате, поэтому контур придется перерисовывать либо со слоев P-CAD, либо с нуля, пользуясь чертежами.

Об авторе: Кугачев С.В., инженер-конструктор АО «НПО ИТ». С Altium Designer работаю с 14й версии. Выпускник МГТУ им. Н.Э. Баумана 2020 года. Занимаюсь проектированием бортовой аппаратуры (конструктив, топология плат).

P-CAD | Учебники

Атрибуты системы P-CAD
В P-CAD атрибуты группируются не только по признакам (атрибуты цепей, компонентов и т. п.), но и в зависимости от того, к какому технологическому процессу они относятся (физические параметры конструкции, электрические соединения и т. п.).

В особую группу относятся атрибуты, определяемые пользователем (User-defined). Эти атрибуты можно ввести в утилиты DBX, которые написаны для решения различных задач. В частности, можно задавать номер ТУ на компонент, указать содержание в нем драгметаллов и другую подобную информацию в виде атрибутов, определяемых пользователем для последующего автоматизированного выпуска различной документации.
Ниже приводится описание назначения атрибутов P-CAD.

Атрибут

Назначение

Атрибуты

компонентов (Component attributes)

(User-defined)

Атрибут, определяемый пользователем

ComponentHeight

Высота компонента — задается для автоматического размещения

Description

Текстовое описание компонента

Link

Связь с файлом для компонента типа иерархический модуль

NoSwap

Значение Yes запрещает перестановку компонента

PackageOutlineLayer

Имя слоя, в котором задается изображение габаритных размеров компонентов

Part Number

Число логических секций компонента



Атрибут

Назначение

RefDes

Позиционное обозначение компонента на схеме

SwapEquivalence

Значение Yes разрешает перестановку эквивалентных секций

Type

Тип компонента

Value

Величина (номинал) компонента

Атр

ибуты цепей (Net Attributes)

User-defined)

Атрибут, определяемый пользователем

MaxNetLength

Максимальная длина цепи

MinNetLength

Минимальная длина цепи

Optimize

Значение Yes разрешает перестановку логически эквивалентных выводов, принадлежащих данной цепи при оптимизации длин цепей (команда Utils/Optimize Nets)

TieNet

Связанная цепь

ViaStyle

Стиль переходных отверстий (используется при трассировке)

Width

Ширина проводников, которыми трассируется данная цепь

АтрибутUser-defined)
BoardEdgeClearance
Clearance
ComponentSpacing


HoleToHoleClearance

LineToLineClearance

зазоров (Clearance Attributes)
Атрибут, определяемый пользователем
Зазор между любым объектом и границей печатной платы *
Минимально допустимый зазор между любыми элементами (удобно использовать, если все зазоры одинаковы)
Минимально допустимый зазор между компонентами
Минимальное расстояние между сквозными отверстиями
Минимальный допустимый зазор проводник-проводник (между краями проводников)



Атрибут

Назначение

PadToLineClearance

PadToPadClearance
SilkscreenClearance

ViaToLineClearance
ViaToPadClearance

ViaToViaClearance Атрибуты(User-defined)

BoardEdgeClearance Clearance
ComponentSpacing

LineToLine
Clearance MaxVias

PadToLineClearance

PadToPadClearance
RoutingChannels

ViaToLineClearance

Минимальный допустимый зазор между проводником и контактной площадкой
Минимальный допустимый зазор между контактными площадками
Минимальный допустимый зазор между элементами в слое шелкографии
Минимальный допустимый зазор между проводником и переходным отверстием
Минимальный допустимый зазор между контактной площадкой и переходным отверстием
Минимальный допустимый зазор между переходными отверстиями
Физических параметров конструкции (Physical Attributes)
Атрибут, определяемый пользователем Зазор от объекта до края платы
Минимально допустимый зазор между любыми объектами (удобно использовать, если все зазоры одинаковы)
Минимально допустимый зазор между компонентами
Минимальный допустимый зазор проводник-проводник (между краями проводников)
Максимальное допустимое число переходных отверстий для одной цепи
Минимальный допустимый зазор между проводником и контактной площадкой
Минимальный допустимый зазор между контактными площадками
Число каналов трассировки
Минимальный допустимый зазор между проводником и переходным отверстием

Осваиваем PCAD с нуля.

Создание корпуса.






Дата: 11 Июня 2012. Автор: Алексей




В прошлой статье мы рассмотрели начало работы с программой PCAD и создали символы резистора, конденсатора и транзистора. Сегодня мы рассмотрим как при помощи PCAD создавать корпус делали и связать его с символом. Для этой цели нам понадобится подпрограмма «Pattern Editor». Чтобы ее запустить сделайте так Пуск->Все программы->P-CAD 2006->Pattern Editor Запуск программы у вас не должен вызвать трудностей. Окно программы похоже на окно редактора символов. Единственное в настройках потребуется создание сетки в 1 мм и выбор слоя «Top Silk» вместо «Top». Слой меняется справа от выбора шага сетки. При смене на «Top Silk» его цвет в квадратике сменится с красного на серый Это важно! Так как можно корпус нарисовать и в «Top» по умолчанию, но при трассировке его контуры примут вид дорожек. Я так налетал. Поясню. «Top» — дорожки сверху платы, «Top Silk» — шелкография сверху платы, «Bottom» — дорожки снизу платы, «Bottom Silk» — шелкография снизу платы и наконец «Board» — контур самой платы.


И так нам нужно нарисовать корпус резистора. Все что нам надо знать это то что расстояние между отверстиями для выводного резистора 0.125 ватт составляет 8 мм. Рисуем. Для этого выбираем инструмент «Place Pad».




В окошке ничего не меняя жмем «Ок» Наводим курсор на точку сетки и жмем левую кнопку мыши. Появится один контакт. Отсчитав восемь точек вправо ставим еще один контакт. Далее выбираем стрелку в верхнем левом углу окна программы. Выбрав стрелку, двойным щелчком по первому контакту вызываем меню контакта.




Жмем «Pad Styles» и вызываем окно редактора стилей контакта.




Далее нажимаем «Copy». и в открывшемся окне создаем новый стиль с именем «resistor» и жмем «Ок».




Таким образом мы создали новый стиль для контакта. Теперь давайте его отредактируем. В окне редактора стилей появился наш созданный стиль «resistor». Выделяем его и нажимаем кнопку «Modify(Simple)…». Появится окно модификации стиля.




Что тут нас интересует.


    "Type"
            1. "Thru" - Контакт с отверстием, площадки сверху и снизу платы.
            2. "Top" - Площадка сверху платы. Для SMD деталей.
            3. "Bottom" - Площадка снизу платы. Для SMD деталей.

    "Width" - Ширина контакта.

    "Height" - Высота контакта.

    "Hole" - Диаметр отверстия.

    "Shape"
            1. "Elipse" - Элипс.
            2. "Oval" - Овал.
            3. "Rectangle" - Прямоугольник с острыми углами.
            4. "Rounded Rectangle" - Прямоугольник с скругленными углами.
            5. "Target" - Мишень.  Я не пользовался но думаю для сверления.
            6. "Mounting Hole" - Мишень для сверления.

Нам нужно всего навсего исправить высоту и ширину контакта до 2 мм, а отверстие на 0.8 мм. Такие размеры оптимальны для выводных деталей. Нажимаем «Ок» и наш стиль сохранен. В последнем окне меняем стиль с «(Default)» на наш «resistor» и жмем «Ок». Контакт должен сразу измениться до наших размеров. А вот второму контакту просто присваиваем уже готовый стиль «resistor». Теперь контакты готовы. Далее рисуем корпус нашего резистора.




Помните, мы привязывали контакт резистора когда рисовали символ, вот сейчас здесь он нам и понадобится. Выбираем тот же инструмент что и при привязке символа «Place Ref Point» и тому же контакту, а именно у меня к первому, присваиваем привязку.




Дальше так же как и с символом, присваиваем атрибуты. Инструмент такой же «Place Attribute».




Дальше жмем сохранить и выбрав туже библиотеку, что и для символа сохраняем. Единственное что я поменял, это имя корпуса. Так как символ резистора в зависимости от корпуса не меняется, то название у него всегда одно. А вот корпус может быть разный, от выводного до SMD и при этом тоже сильно отличаться. Поэтому я назвал его RES_125_OUT. Что означает, резистор 0.125 ватт выводной.




Ну что ж, корпус нарисовали, теперь пора скрестить символ с корпусом. Для этой цели нам понадобится подпрограмма «Library Executive». Она лежит там же где и все остальные подпрограммы.
Пуск->Все программы->P-CAD 2006->Library Executive




Так, запустили, что дальше. Нажимаем Component->New или клавиши Ctrl+N. В окне выбираем нашу библиотеку.




Перед нами появилось окно.




Нажимаем кнопку с надписью «Select Pattern…» и выбираем из списка наш резистор. Жмем «Ок». Здесь мы выбрали нужный нам корпус для связи с символом. Далее нажимаем кнопку с надписью «Select Symbol…» и выбираем из списка наш резистор. Жмем «Ок». Здесь мы выбрали нужный нас символ для связи с корпусом. Теперь нажимаем кнопки «Pins View…», «Pattern View…» и «Symbol View…». Разложим вкладки как на рисунке ниже.




Нам важна таблица «Pins View». Здесь надо заполнить два столбца. «Gate eq» и «Pin eq». Вбиваем в них единицы. Если элемент имеет название пинов, например микросхема, то «Pad#», «Pin Des#» и «Sym Pin#» должны иметь одинаковые значения. А в поле «Pin Name» должны быть названия соответствующему пину. Бывает после сборки символа и корпуса все идет кувырком, я не знаю почему, нужно просто в этой таблице все расставить по местам и все нормально заработает. Для проверки сборки нужно в этой таблице выбрать номер строки слева. При этом выделится вся строка черным, а на картинках символа и корпуса соответствующие пины будут выделены голубым цветом. Также можно просто нажать на нужный контакт и он окрасится в голубой. Это удобно для просмотра соответствия контактов символа и корпуса. Далее так же как и раньше сохраняем сборку с именем «RES_125_OUT».
Ну вот вроде и все. С библиотекой разобрались, далее рисуем схему
и трассируем плату. Или возвращаемся изучать по новой создание символа
На форуме открыта ветка по работе в PCAD. Я буду там отвечать на вопросы по мере сложности. Работа в среде PCAD-2006

влад    01.04.15 09:07

Как это — ПРЯМОугольник с ОСТРЫМИ углами?


Алексей    01.04.15 14:59

ГЫ ГЫ ГЫ. Острые, в смысле не скругленные. Это ошибка называется в русском языке по моему «тавтология». Ну а как еще сказать?


Евгений    01.10.15 12:37

Так и сказать — «прямоугольник». Это уже подразумевает углы, а не скругления. :)


Алексей    01.10.15 15:35

Данная фраза принципиально цепляет. У меня такой слог. )))


Павел    17.08.18 15:50

Более говённой CAD программы не встречал. Как вообще можно работать в этом шлаке?


Алексей    18.08.18 13:07

Если сравнивать с современными, то да, а во времена начала появления САD программ, она была самая лучшая. Это как сказать, что паровоз самый говённый транспорт. Как на нем можно вообше передвигаться.


Александр    06.03.19 16:50

Приветствую, понятно время вносит сои коррективы. Ты писал, что P-CAD сейчас не актуален, а какую программу посоветуешь в 2019-м?


Алексей    07.03.19 06:28

Я использую diptrace.








Использование Ultra Librarian с CircuitStudio — Блог — Altium CircuitStudio

Я заметил на форумах комментарии пользователей, считающих, что вы не можете использовать Ultra Librarian с CircuitStudio. Я хотел бы внести ясность в этот краткий учебник, показывающий, как выбрать и загрузить деталь из Ultra Librarian, а затем импортировать ее в виде библиотеки в CircuitStudio вместе со связанной 3D-моделью.



Что такое Ultra Librarian?



Интернет-сайт Ultra Librarian, претендующий на известность, имеет «миллионы деталей у вас под рукой» (около 8 миллионов моделей, я думаю, они цитировали), библиотеку моделей компонентов, которые можно экспортировать в различные форматы САПР. .Хотя CircuitStudio не указан в списке поддерживаемых пакетов САПР, вскоре мы увидим, что это не мешает нам использовать их компоненты. Веб-сайт взимает плату за загрузку своих моделей, но позволяет до 30 в месяц на бесплатном плане.



Зачем использовать Ultra Librarian?



CircuitStudio поставляется с более чем 300 000 компонентов в Altium Content Vault и впечатляющим количеством загружаемых библиотек из ресурса Altium Live Design Content. Не забывайте, что вы можете использовать функцию поиска в области «Контент дизайна», чтобы найти интересующий компонент, иначе может быть сложно решить, какую библиотеку загрузить, поскольку их так много.



Даже со всеми этими впечатляющими цифрами вы все равно можете столкнуться с ситуациями, когда вы не сможете найти нужный вам компонент. Хотя создание компонентов в CircuitStudio относительно простое и безболезненное, иногда можно сэкономить время, просто загрузив то, что необходимо. Модели Ultra Librarian обычно поставляются с символом, посадочным местом и базовой 3D-моделью.



Поиск и экспорт вашего компонента



На веб-сайте Ultra Librarian нажмите кнопку «Модели» и введите строку поиска, в нашем примере это старый добрый SN74LS00N (я уверен, что некоторые читатели помнят проектирование по такой древней технологии).

На странице результатов с помощью стрелок разверните поля формата и выберите «3D STEP Model» и «Altium PCAD v15».

Установите флажок рядом с лицензионным соглашением, затем нажмите «Отправить», чтобы загрузить ZIP-файл, обычно называемый exports.zip. Сохраните это в удобном месте на вашем диске и извлеките содержимое. Если все хорошо, у вас должно быть несколько папок, как показано ниже.

Импорт в Circuit Studio



Запустите новый проект или откройте существующий проект в CircuitStudio.В меню «Файл» выберите «Импорт…», выберите «Библиотеки P-CAD (*.LIA, *.LIB)» в раскрывающемся списке типов файлов. Перейдите к файлу AltiumV15a.lia, извлеченному в предыдущем разделе (он будет находиться в папке AltiumV15), и нажмите «Открыть».





Будет запущен процесс импорта, в результате которого в текущем проекте будут созданы AltiumV15.PcbLib и AltiumV15.SchLib. Это стандартные файлы библиотеки CircuitStudio, которыми можно манипулировать и использовать как обычно.



Следующим шагом является добавление 3D-модели к плате. Вызовите редактор библиотеки, дважды щелкнув AltiumV15.PcbLib на панели «Проекты» (или используйте «Правый клик» > «Открыть»). Вам должен быть представлен 14-контактный разъем DIL SN74LS00N. Выберите «Главная» > «3D-тело». В диалоговом окне выберите «Общая 3D-модель» и нажмите «Встроить универсальную 3D-модель». В меню выбора файлов найдите папку STL (извлеченную ранее) и откройте файл 3D-модели.





Используйте курсор, чтобы выровнять модель по посадочному месту, а затем нажмите ESC, чтобы выйти из размещения модели.Проверьте свою работу, просмотрев ее в 3D (Просмотр > Переключиться в 3D).





В реальном мире вы должны проверить сетки, расположение контакта 1, сопоставления между схемой и частью печатной платы, просто чтобы убедиться, что все присутствует и правильно. Нет ничего хуже, чем использовать детали из устаревшей библиотеки, а затем списать производственный цикл платы. Следует остерегаться того, что импорт SMD-деталей может иногда создавать многослойные контактные площадки, которые необходимо настроить, чтобы они были просто верхним слоем.Также мы только что получили один компонент — эту библиотеку. Скорее всего, вы захотите скопировать этот компонент в одну из ваших собственных пользовательских библиотек, которыми вы управляете.



Еще один полезный совет по добавлению в вашу коллекцию компонентов



Некоторые производители предлагают загружаемые символы и посадочные места для своих компонентов, например, см. страницу посадочных мест и символов Analog Devices. Они представлены в формате BXL, который можно преобразовать для использования с вашим пакетом САПР с помощью приложения Ultra Librarian Free Reader (бесплатно загружаемого с их веб-сайта).Это несколько уродливое приложение, в котором шрифты не соответствуют выделенному пространству (по крайней мере, в моей системе), однако оно простое в использовании. Установите флажки для выходного формата (Altium P-CAD v15 и STP), а затем загрузите файл BXL. По умолчанию выходные данные сохраняются в C:\UltraLibrarian\Library\Exported. Вы действительно захотите переименовать файлы. YMMV, как говорится.



Не забывайте всегда проверять импортированные компоненты библиотеки. То, что вы не получили никаких сообщений об ошибках, не означает, что это правильно. Программы преобразования САПР всегда были несколько удачными, поэтому очень важно проверять результаты перед использованием в реальном проекте. Обратите внимание на расположение выводов, размеры контактных площадок, контактные площадки SMD, расположенные не на той стороне платы, ориентацию и все, что вы можете придумать. Если вы не параноик, вы недостаточно беспокоитесь!



Стандартный отказ от ответственности. Веб-сайт Ultra Librarian и связанные с ним инструменты упоминаются здесь только для интереса, они официально не одобрены и не поддерживаются Altium или Premier Farnell.



Выскажитесь



Расскажите нам, что вы думаете и как мы можем улучшить работу с CircuitStudio.

  • Вы пробовали это сами?
  • Были ли результаты приемлемыми?
  • Есть ли у вас лучший рабочий процесс для импорта компонентов Ultra Librarian?
  • Знаете ли вы лучшую библиотеку для импорта компонентов?

Программы для проектирования схем и печатных плат | Страница 2

Просто хотел сказать:
У меня есть опыт работы с Express PCB, Eagle и Advance Circuits и Pad2Pad.
Я должен сказать, что Pad2Pad кажется лучшей компанией для использования из трех для простых досок с достаточным количеством опций, справедливой ценой и быстрым оборотом.

Мне нравится, как вы можете использовать pad2pad для цветных тонких плат, которые можно разрезать ножницами, тогда как в случае с Express PCB платы очень трудно разрезать на части.
Также с помощью pad2pad вы можете получить цветную паяльную маскировку и трафаретную печать любым удобным для вас способом.

Цвета получаются отличные! У них даже есть элементы управления для удаления паяльной маски с специально разработанных медных контактных площадок, что очень здорово, что на экспресс-печатной плате этого нет.Вы можете управлять маскированием припоя и медными плоскостями любым удобным для вас способом.

Eagle просто раздражающе сложно закончить печатную плату, которой вы можете быть довольны.

Я бы выбрал экспресс-печатную плату для простоты использования и Pad2Pad для большинства опций, а не орла в любой день. Хотя платы eagle обычно выглядят лучше всего, с pad2pad можно делать практически все то же, что и с eagle. И интерфейс очень похож на Express PCB.

Что мне нравится в экспресс-печатных платах, так это то, что они наконец-то получили возможность добавлять заземляющий слой по всей плате, благодаря чему все выглядит намного более профессионально и менее шумно.У них не было этой опции, когда я начал пользоваться их услугами. Я думаю, нуб мог бы нарисовать печатную плату с помощью этой программы за ночь без каких-либо объяснений от опытных.

Но Pad2Pad более удобен для частого дизайнера. Лучшие варианты, по-прежнему очень простое в использовании бесплатное программное обеспечение. У меня есть несколько лет опыта работы с обоими вариантами, и оба они настоятельно рекомендуются для обычного хобби.

Похоже, что примерно за 50 долларов США вы получите загар без старой маски и досок для шелкографии, а около 100-120 долларов должны купить вам приличное место на некоторых цветных досках с шелкографией.

Я очень редко трачу больше 150 долларов на серию досок… и обычно у меня много досок лежат годами.

Старайтесь проектировать с учетом «гибкости». Вещи, которыми можно пользоваться годами. Если вы делаете проприетарные вещи, сделайте столько плат, сколько вам нужно, и купите больше позже, если это необходимо. Слишком много проприетарных плат не поможет.

Кроме того, заполните пустое место на плате прототипами разных размеров и «макетными» печатными платами. они всегда пригодятся позже… особенно коммутационные платы. Эти вы даже можете продать на ebay, если вы перерасход.

Убедитесь, что вы сохранили файлы GOOD и FINISHED PCB на диск для последующего использования.
робот на моем аватаре, я потерял файл его платы много лет назад в системном формате, и мне пришлось бы рисовать его заново с нуля, если бы я хотел больше плат этого робота. 🙄
СОХРАНИТЕ ГОТОВЫЕ ФАЙЛЫ ПЛАТЫ НА ВНЕШНИЙ ДИСК!
Затем отправьте себе по электронной почте вторую копию для папки «сохранить» в вашем почтовом ящике.

для разрезания печатных плат на части,
Если вы не проложили их, но все еще хотите разместить кучу печатных плат на плате по дешевке,
Купите дорогую (+-8 долларов США) пару хороших БОЛЬШИХ ножниц Fiskars в Walmart. , наденьте кожаные перчатки и защитные очки и разрежьте печатную плату на части! Вы даже можете вырезать очень толстые печатные платы из экспресс-печатных плат таким образом с некоторой осторожностью.

Последний совет по проектированию печатных плат:
НАСЛАЖДАЙТЕСЬ!
Составление печатных плат — мое любимое занятие в области электроники! 8)

Вот НЕКОТОРЫЕ из печатных плат, которые я нарисовал.
Я даже использовал его для механических конструкций, таких как шагающие сервороботы и редукторы на шарикоподшипниках.

(Щелкните правой кнопкой мыши и нажмите для увеличения изображения)

Основы библиотеки

Часть 1: Создание пакетов | ОРЕЛ

Приветствую вас, пираты, и добро пожаловать в серию «Основы библиотеки»! Если у вас возникли проблемы с поиском нужных деталей во всех бесплатных библиотеках, поставляемых с Autodesk EAGLE, то вы обратились по адресу. Детали составляют основу всех наших электронных конструкций, и, научившись создавать свои собственные, вы значительно повысите уровень своих инженерных навыков. Но сделать свои личные детали непросто. Требуется много терпения, чтобы стать детективом таблицы данных, и вам потребуется отличное внимание к деталям, чтобы убедиться, что вы правильно разместили свои пэды.

Вы готовы принять вызов?

Первое, Основы

Вы спросите, что такое библиотека? Отличный вопрос! В Autodesk EAGLE все детали, которые вы размещаете в своих проектах, хранятся в библиотеках.Они обеспечивают простой способ упорядочивания деталей по их категориям. Например, у вас может быть библиотека для общей категории, такой как конденсаторы. Или определенные сообщества, такие как Sparkfun, имеют свои собственные специализированные библиотеки, которые содержат различные части для конкретных проектов.

В Autodesk EAGLE библиотеки

и содержащиеся в них детали объединены в простую иерархию. Это позволяет легко понять, как все связано. Вот как это организовано:

  • Библиотеки.Все ваши детали будут храниться в папке вашей личной библиотеки в Autodesk EAGLE. Каждая часть будет содержать устройство, символ и пакет.
  • Устройства. В каждой библиотеке у вас будет одно или несколько устройств. Эти устройства включают в себя как схематический символ, так и упаковку в одном доступном месте.
  • Символы. В каждом устройстве у вас будет символ, который обеспечивает визуальное представление детали для использования на схеме.
  • Пакеты. Внутри каждого устройства у вас также будет пакет, который является физическим представлением детали для использования в топологии печатной платы.



Когда вы соберете все эти части вместе, вы получите древовидную структуру, показывающую, как организованы библиотеки в Autodesk EAGLE. Проверьте это ниже.

Простое визуальное представление организации библиотек в Autodesk EAGLE. Все начинается сверху!

Создание вашей библиотеки

Теперь, когда вы понимаете, как работают библиотеки в Autodesk EAGLE, пришло время создать свои собственные! Вы можете пропустить этот шаг, если у вас уже есть папка с личной библиотекой, иначе:

  1. Откройте Autodesk EAGLE, и вы увидите панель управления.
  2. Затем выберите File » New Library , чтобы открыть окно Library .
  3. Перед созданием каких-либо новых деталей необходимо сохранить библиотеку, выбрав Файл » Сохранить (или Cmd + S на Mac и Ctrl + S на Windows)
  4. Теперь, когда ваша библиотека сохранена, вам просто нужно ее активировать. Вернитесь к Control Panel , щелкните правой кнопкой мыши новую библиотеку и выберите Use . Вы узнаете, готова ли ваша библиотека к работе, если рядом с ней появится зеленая точка на панели управления .

Ваша только что созданная библиотека в панели управления EAGLE с отдельным каталогом для пакетов и символов, которые пока пусты.

Научитесь любить Листы данных

Во время создания деталей вы обнаружите, что таблицы данных — ваши новые лучшие друзья. Постарайтесь не чувствовать себя подавленным, когда вы впервые открываете его. Внутри тонна данных, графиков и спецификаций, но вам нужно только понять одну или две страницы, чтобы завершить создание вашей детали.

Компонент, который мы будем создавать в этой серии «Основы библиотеки», представляет собой переключатель MOSFET от Texas Instruments.Вот техническое описание TPS92411, которое вам понадобится во время работы с этим руководством. Когда вы откроете это техническое описание, вам захочется пройти весь путь до конца и взглянуть на страницы 24 и 25.

Хорошо, теперь дыши!

Это единственные две страницы, о которых вам нужно беспокоиться, не обращайте внимания на все остальное! Если только вам не нужно легкое чтение перед сном.

Краткое введение в пакеты

Пакеты

служат очень важной цели при использовании на вашей печатной плате, предлагая набор контактных площадок , которые обеспечивают как электрическое соединение, так и способ припаивания деталей к вашей плате.Как вы можете себе представить, убедиться, что эти пэды расположены именно там, где они должны быть, является необходимой задачей; в противном случае вы получите плату обратно с производства, которая не работает! Посмотрите на изображение ниже пакета, который вы будете создавать сегодня. Вот все элементы, с которыми вы начнете работать:

Вот готовая упаковка, которую мы будем делать сегодня, SOT23-5.



  1. Колодки. Колодки обозначены красными прямоугольниками на этой детали и пронумерованы в соответствии с вашей таблицей данных.При размещении на печатной плате каждая из этих контактных площадок будет подключена к дорожке и обеспечит электрическое соединение для детали.
  2. Размер упаковки . Размер упаковки представляет собой прямоугольный серый контур, который вы видите, соединяя все контактные площадки. Эта схема представляет собой фактические физические размеры вашей детали. Она может помочь в процессе компоновки печатной платы, чтобы увидеть, не размещаете ли вы компоненты слишком близко друг к другу.
  3. Контур шелкографии. Контур шелкографии представляет собой прямоугольные желтые линии, лежащие над серыми размерными линиями упаковки.Хотя этот элемент является необязательным, он помогает обеспечить визуальный индикатор для вашего производителя, когда он собирает детали на вашей голой плате.
  4. Имя и значение . Эти текстовые элементы являются заполнителями и пригодятся на этапе разводки печатной платы. Как следует из текста, Name будет использоваться для идентификации уникального имени вашей детали, когда вы поместите ее на макет печатной платы, а Value можно использовать для таких вещей, как маркировка сопротивления резистора, емкости конденсатора и т. д.





Просто помните, что на этом этапе процесса мы только делаем пакет со своей стороны, ничего больше.И держите этот лист данных рядом, он вам понадобится!

Шаг 1. Создание нового пакета

Итак, пора переходить к учебной части этого руководства. Самый первый шаг, который вам необходимо выполнить, — это создать новый пакет в вашей библиотеке. Вот как:

  1. Откройте Autodesk EAGLE, и вы увидите панель управления.
  2. Выберите значок Стрелка  , чтобы развернуть основные Библиотеки и lbr  папки, затем щелкните правой кнопкой мыши свою личную библиотеку и выберите Открыть .
  3. Откроется окно библиотеки . Здесь выберите значок Package   , чтобы открыть диалоговое окно редактирования .
  4. Затем введите имя для вашего пакета в поле New : и выберите OK . Если вы следуете нашему примеру, введите «SOT23-5».
  5. Выберите Да , чтобы подтвердить, что вы хотите создать новый пакет.



Отлично, теперь у вас есть свой первый пакет, добавленный в вашу личную библиотеку, и пустой редактор пакетов должен быть открыт, как показано ниже.

После добавления имени пакета у вас будет новый редактор пакетов, готовый для размещения контактных площадок.

Шаг 2. Изменение размера сетки

Теперь пришло время настроить некоторые основные параметры сетки, прежде чем вы начнете размещать какие-либо контактные площадки. Изменение размера сетки позволит вам быстро и точно разместить контактные площадки в соответствии с вашими размерами в таблице данных.

  1. Нажмите значок сетки в левом верхнем углу интерфейса.
  2. В диалоговом окне «Сетка» измените Display с Off на On , если он еще не включен.
  3. Затем измените размер : с дюймов на миллиметры и введите «0,05» в качестве значения.
  4. Выберите OK , чтобы сохранить настройки сетки.



Вот два параметра сетки, которые вам нужно изменить — «Отображение» и «Размер».

После подтверждения настроек вы можете заметить, что не видите свою сетку в редакторе пакетов. Это не пропало! Вам просто нужно немного увеличить масштаб с помощью значка Увеличить   , пока он снова не станет видимым.

Это все, что вам нужно для завершения работы по настройке. Теперь давайте погрузимся в таблицу данных и начнем размещать несколько контактных площадок!

Шаг 3. Расшифровка вашего технического описания

Хорошо, время для детективной работы с данными. Откройте лист технических данных TPS92411 и перейдите к разделу «Данные о шаблоне площадки» на стр. 25. На этой странице вы найдете всю информацию, необходимую для точного размещения ваших контактных площадок. Вот что вам нужно:

Вы можете использовать существующую диаграмму размеров контактных площадок, чтобы создать удобную диаграмму XY для размещения вашей контактной площадки.

Хорошей новостью является то, что вам нужно получить координаты только одной контактной площадки, а остальные последуют сами собой. Начнем с пэда 4, который находится в правом верхнем углу.

  1. Начиная с исходной точки на графике, двигайтесь вдоль оси X, пока не совпадете с центром площадки 4, и вы окажетесь на 0,95 мм . Как бы вы получили это значение? Разделив шаг по оси X, равный 1,90 мм, пополам, вы получите разброс 0,95 между левой и правой сторонами оси X.
  2. Затем двигайтесь вверх по оси Y, и вы доберетесь до центра площадки 4 на 1,35 мм . Как бы вы получили это значение? Опять же, разделив шаг оси Y в 2,7 мм пополам, вы получите еще 1,35 разброса между верхней и нижней сторонами оси Y.
  3. Соедините эти два числа, и вы получите координаты X и Y для площадки 4, которые равны (0,95 мм, 1,35 мм) .

Теперь, когда у вас есть координаты Площадки 4, остальное определить очень просто.Вот какие они:

  • Штифт 1 (-0,95 мм, -1,35 мм)
  • Штифт 2 (0 мм, -1,35 мм)
  • Штифт 3 (0,95 мм, -1,35 мм)
  • Штифт 4 (0,95 мм, 1,35 мм)
  • Штифт 5 (-0,95 мм, 1,35 мм)

Шаг 4. Размещение прокладок

Хорошо, теперь у вас есть все данные, необходимые для создания и размещения контактных площадок в Autodesk EAGLE. На этом шаге вы просто создадите наши площадки с размером площадки, который вы нашли на шаге 3.Вот как:

  1. Выберите значок Pad   в левой части интерфейса.
  2. В поле Size: в верхней части интерфейса введите «0,6 x 1,05» и нажмите Enter на клавиатуре, чтобы изменить размер пэда.
  3. Наконец, перетащите первую контактную площадку в любое место на сетке и щелкните левой кнопкой мыши, чтобы разместить ее. Повторите этот шаг 4 раза, чтобы разместить в общей сложности пять пэдов.

Теперь у вас должны быть размещены все пять пэдов, которые вам понадобятся для этой детали, как показано ниже.

Пять прокладок, которые вам понадобятся для упаковки. Место не имеет значения прямо сейчас, это произойдет позже!

Шаг 5. Переименование пэдов

Прежде чем вы начнете размещать свои пэды, самое время переименовать их, чтобы они соответствовали вашему техпаспорту. Для этого:

  1. Выберите значок Имя в левой части интерфейса.
  2. Щелкните левой кнопкой мыши по площадке, чтобы открыть диалоговое окно имени .
  3. Введите имя в поле Новое имя: и нажмите OK , чтобы сохранить изменения.

Вы можете изменить имя каждой пэда с P$(1,2,3,4,5) по умолчанию на просто 1, 2, 3, 4 и 5. Вот как это должно выглядеть, когда вы повторно сделано:

Обязательно переименуйте колодки в соответствии с паспортом, номера имеют значение!

Шаг 6.

Размещение прокладок

Размещение контактных площадок будет очень простым благодаря сетке 0,05 мм и координатам, которые вы нашли на шаге 3. Важно размещать контактные площадки в том порядке, в котором контакты представлены в таблице данных, проверьте это ниже.

Здесь вы можете увидеть нумерацию контактов против часовой стрелки от 1 до 5, которая должна совпадать с размещением вашей площадки.

Итак, у нас есть контакты 1, 2 и 3 снизу, а контакты 4 и 5 сверху. Все это течет против часовой стрелки. И вот снова координаты, которые вам понадобятся для этой задачи:

.
  • Прокладка 1 (-0,95 мм, -1,35 мм)
  • Прокладка 2 (0 мм, -1,35 мм)
  • Прокладка 3 (0,95 мм, -1,35 мм)
  • Прокладка 4 (.95 мм, 1,35 мм)
  • Прокладка 5 (-0,95 мм, 1,35 мм)

Давайте сначала разместим площадку 4, а все остальное мы предоставим вам. Вот как:

  1. Выберите значок Move     , а затем Cmd (Mac) или Ctrl (Windows) + щелкните левой кнопкой мыши панель 4. Это должно привязать центр панели к курсору независимо от того, куда вы ее перемещаете.
  2. Затем переместите контактную площадку 4 вправо по оси X от исходной точки до тех пор, пока координаты в левом верхнем углу вашего интерфейса не станут равными (0.95 0,00) .
  3. Затем переместите контактную площадку 4 вверх по оси Y, пока не появятся координаты (0,95 1,35) .
  4. Наконец, щелкните левой кнопкой мыши, чтобы подтвердить размещение контактной площадки 4.

Таким же образом можно разместить все контактные площадки, следуя координатам X и Y для каждой из перечисленных выше. Когда вы закончите, ваши пэды должны быть размещены так же, как наши ниже.

Наши площадки расположены по отношению к нашему центру. Не забудьте разместить каждую контактную площадку по отношению к контакту в таблице данных.

Перерыв

Поздравляем! Вы только что завершили самый важный шаг в создании новой упаковки — точное размещение ваших пэдов. Теперь, когда вы знаете, что ваши контактные площадки находятся в правильном месте, у вас не возникнет проблем с пайкой деталей на плату. На этом ваша работа может считаться выполненной, но нам нужно добавить несколько битов информации, чтобы сделать этот пакет понятным не только для машин, но и для людей.

Шаг 7. Добавление исходной точки

Вам необходимо добавить исходную точку на контактную площадку 1, чтобы ваш производитель знал, как правильно ориентировать деталь во время сборки.Вот как это сделать:

  1. Выберите значок Круг   в левой части интерфейса.
  2. Выберите раскрывающийся список Ширина: в верхней части интерфейса и выберите 0 .
  3. Выберите раскрывающийся список Layer в верхней части интерфейса и выберите слой 21 tPlace .
  4. Щелкните левой кнопкой мыши в нижнем левом углу площадки 1 и перетащите курсор вправо, чтобы настроить размер круга.
  5. Щелкните левой кнопкой мыши еще раз, чтобы подтвердить размер круга и разместить его.

Размер исходной точки полностью зависит от вас. Все, что важно, это то, что он находится на контакте 1, чтобы ваш производитель знал, как сориентировать вашу деталь. Если вам нужно переместить исходную точку, используйте инструмент Переместить .

На площадку 1 добавлена ​​точка быстрого старта; теперь наш производитель будет знать ориентацию нашей детали.

Шаг 8. Добавление измерения пакета

Теперь вам нужно добавить размер пакета, который поможет вам увидеть, не расположены ли ваши детали слишком близко друг к другу на топологии печатной платы.Этот процесс снова требует небольшой детективной работы с таблицами данных. Давайте посмотрим на раздел «Механические данные» на странице 24 вашего технического описания TPS92411. На этой странице четыре изображения, но все, что вам нужно, это то, что находится в верхнем левом углу.

Схема пакета содержит все данные, необходимые для определения размеров нашего пакета.

На этом изображении показаны точные физические размеры вашей детали, как она будет выглядеть в физической форме. Большинство размеров упаковки имеют допуски, поэтому для каждого измерения размера используется дробное число.Верхнее число — это максимальное значение, а нижнее — минимальное значение. Какое значение вы выберете, зависит от вас. В нашем примере мы просто возьмем среднее значение для обоих, что в итоге будет:

.
  • Длина упаковки 2,9 мм
  • Ширина упаковки 1,6 мм

Теперь, когда у вас есть длина и ширина, создать размер упаковки в Autodesk EAGLE несложно. Вот как:

  1. Выберите значок Line    в левой части интерфейса.
  2. Выберите раскрывающийся список Слой в верхней части интерфейса и выберите слой 51 tDocu .
  3. Выберите раскрывающийся список Ширина и измените ширину на 0,127 , если она установлена ​​на 0.
  4. Затем переместите курсор на сетку, пока не найдете начальную точку (1,45 0,8) , и щелкните левой кнопкой мыши, чтобы начать рисовать провод.
  5. Завершите контур измерения вашего пакета, используя следующие координаты:
    1. (1.45 -0,8)
    2. (-1,45 -0,8)
    3. (-1,45 0,8)
    4. И обратно в исходную точку (1.45 0.8)
  6. Нажмите Esc на клавиатуре, чтобы выйти из режима подключения.

Когда все будет готово, размеры вашей упаковки должны выглядеть так, как показано ниже.

Завершенный размер упаковки позволит легко обнаружить перекрывающиеся компоненты на топологии вашей печатной платы.

Шаг 9. Добавление контура шелкографии

Теперь вам просто нужно добавить контур шелкографии, который является полезным способом сообщить производителю, где будет размещена ваша деталь.Вот как это сделать:

  1. Выберите провод в левой части интерфейса.
  2. Выберите раскрывающийся список Layer в верхней части интерфейса и выберите слой 21 tPlace .
  3. Теперь вам нужно нарисовать три провода для трафаретной печати поверх габаритов упаковки: одну слева от упаковки, одну справа и одну между контактами 4 и 5. Для этого щелкните левой кнопкой мыши в верхней части упаковки. существующий размер пакета, перетащите его, пока не достигнете конечной точки, и снова щелкните левой кнопкой мыши, чтобы разместить провод.

Контур шелкографии с отключенной сеткой и слоем 51, чтобы вы могли увидеть, как это будет выглядеть на вашей печатной плате.

Шаг 10. Добавление заполнителей имени и значения

Ладно, пора заканчивать! Последнее, что вам нужно добавить, это заполнитель имени и значения в ваш пакет. Это позволит EAGLE создать уникальный идентификатор для каждой детали на топологии вашей печатной платы, что упростит обращение к конкретным частям, если вам потребуется внести изменения в будущем.Давайте сделаем это:

    1. Выберите значок Текст   в левой части интерфейса.
    2. В текстовом диалоговом окне введите «>NAME» в поле Введите текст: и выберите OK .
    3. Затем выберите раскрывающийся список Layers в верхней части интерфейса и выберите слой 25 tNames .
    4. Необязательно: если размер текста слишком велик, на ваш вкус, выберите раскрывающийся список «Размер:» в верхней части интерфейса и выберите новый размер.
    5. А теперь перетащите текст >NAME поверх пакета и щелкните левой кнопкой мыши, чтобы разместить его.
    6. Нажмите Esc , чтобы выйти из режима размещения текста.





Вы будете знать, что поместили текст >NAME на правильный слой, если он отображается шрифтом серого цвета. Продолжайте и повторите шаги, описанные выше, заменив >NAME на >VALUE на слое 27 tValues ​​ и поместив его внизу пакета. Вот как должен выглядеть ваш готовый пакет:

Наконец-то готово! Вот как должен выглядеть готовый пакет с новым именем и заполнителями значений.

Красиво сделано

Это X означает, что вы успешно создали свой первый пакет! Этот процесс потребовал множества шагов, и по уважительной причине это самый важный процесс всего рабочего процесса создания детали. Остальные части этой серии «Основы работы с библиотеками» посвящены последним двум этапам создания части:

.
  • В Основы библиотеки, часть 2 вы узнаете, как создать свой самый первый символ, который используется на схеме.
  • В Основах работы с библиотекой, часть 3 вы узнаете, как объединить пакеты и символы в одном устройстве.

Надеюсь, вам не придется повторять это путешествие по созданию деталей много раз, поскольку вы обязательно найдете нужные детали во всех бесплатных библиотеках, поставляемых с Autodesk EAGLE. А если нет, то хотя бы знаете как! Увидимся в следующий раз, библиотечные пираты, и отлично сделано.

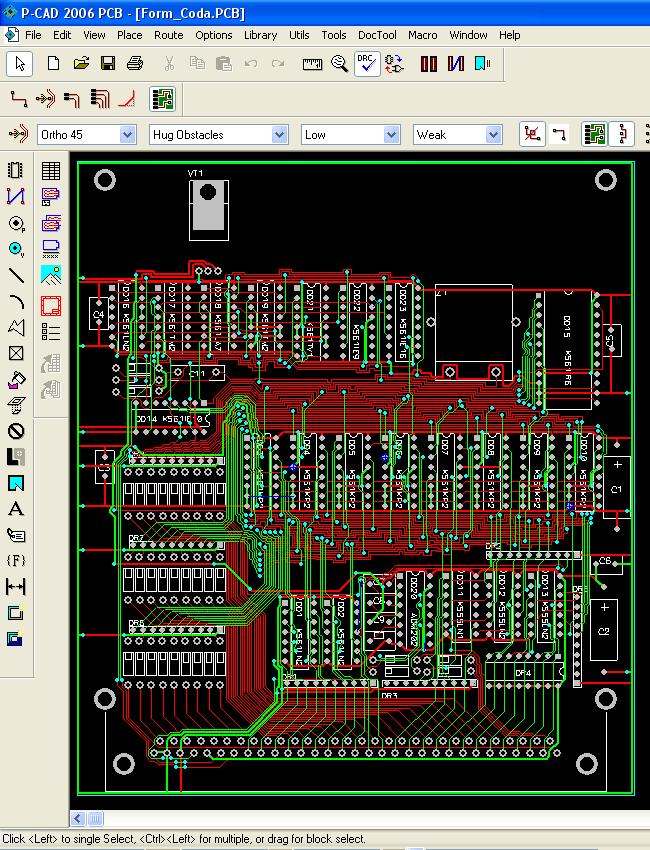

P-Cad 2006 SP1 Новые функции и усовершенствования

Возможности

Вид менеджера дизайна

Представление Design Manager View добавлено в Schematic. Как и в случае с P-CAD PCB, вид Design Manager View в схеме

теперь позволяет легко выбирать, сортировать и изменять компоненты, цепи и их

подобъекты. Панели трех уровней разделены на (классы цепей, сети и узлы) для цепей и

(листы, детали и выводы) для компонентов.

Ниже приведен список команд, доступных из DMV:



Масштаб – когда увеличительное стекло включено, выбор в любом из полей списка приведет к масштабированию

ограничивающий прямоугольник выбранных элементов в рабочей области. ПРИМЕЧАНИЕ. Если выбраны элементы на разных листах

, лист первого элемента станет текущим, а элементы на других листах будут проигнорированы.



Фильтр — при нажатии кнопки «Фильтр» невыбранные элементы затемняются, а выбранные элементы

хорошо видны на листе. Уровень фильтрации можно настроить, изменив процент затемнения фильтра.

Чем больше число, тем больше будет контраст между выбранными элементами и невыбранным элементом

.



Настройка — отображает диалоговое окно, в котором можно настроить различные свойства для отображения в виде столбцов.

в каждом конкретном списке.Диалог также позволяет настроить порядок столбцов.



Выбрать все — выбор всех элементов в списке.



Перейти к – для листов, деталей, выводов компонентов и узлов команда Перейти к

выбранный элемент в рабочей области. Для листов команда «Перейти к» сделает выбранный лист текущим листом

. Это работает только с тем окном, которое последним было в фокусе.



Свойства — отображает диалоговое окно Свойства для выбранных элементов.Одна дополнительная функция –

возможность множественного выбора нескольких выводов компонентов и изменения их свойств.



Выбрать — выбирает элементы на листах. ПРИМЕЧАНИЕ. Будут выбраны только элементы на текущем листе.



Отменить выбор — отменяет выбор выбранных элементов на текущем листе.



Выделение, снятие выделения, выделение присоединенных цепей, снятие выделения присоединенных цепей — в зависимости от

выбранных элементов будут доступны некоторые или все команды выделения.



Переименовать — для переименования сети.



Управление классом цепей – отображает диалоговое окно «Классы цепей».



Редактировать атрибуты — отображает диалоговое окно атрибутов для обновления атрибутов сети.



Удалить из сети — предоставляет ярлык для удаления сетевого узла из сети.

Заливка из меди

Обратный отлив для заливки меди был улучшен.



Исторически сложилось так, что зазор, который P-CAD PCB создавал вокруг

некоторых форм площадки/переходного отверстия для создания зазора между площадкой/переходным отверстием и медной заливкой, был слегка завышен

. Это было сделано в результате техники, используемой для сегментации дуговых частей отступа. P-

CAD PCB теперь создает формы отступа вокруг прямоугольника, прямоугольника со скругленными углами и овальные контактные площадки/переходные отверстия, которые

более точно соответствуют значению зазора, указанному пользователем.

Параметр сетевого имени по умолчанию

Параметр «Имя сети по умолчанию» доступен в Параметры » Настройка » Общие для печатной платы. Новая опция на странице общей настройки

позволяет указать префикс имени сети по умолчанию и количество цифр, которые будут использоваться при создании новых сетевых подключений. Кроме того, есть флажок «Отображать диалоговое окно «Имя сети»

» для отображения или не отображения диалогового окна «Имя сети», которое появляется с каждой новой сетью. Если вы

снимите этот флажок, то будут использоваться настройки по умолчанию, автоматически создавая сетевое имя во время размещения

.Это поможет сократить время, необходимое для размещения некритических сетей.

P-CAD 2006 SP1

Страница 1

06.09.2006

Стандарты CAD — город Линкольн, штат Небраска

Стандарты САПР

Микростанция:
В08.11.09.916
PowerGEOPAK
В08.11.09.918
Windows:
Windows 10 Профессиональная

Все стандарты LTU CAD были разработаны для MicroStation V8i SS10 / PowerGEOPAK V8i SS10.LTU не гарантирует совместимость этих стандартов с другими версиями MicroStation / PowerGEOPAK.

ВНИМАНИЕ!!! Обновления, дополнения и/или изменения в загружаемых стандартах CAD в настоящее время не задокументированы в разделе «Документы стандартов CADD». Эти документы по-прежнему отражают прежние стандарты. Они будут обновлены и доступны позже.

  • Стандартное наименование файлов, расположение и масштабы (PDF, 148 КБ) (2018-02-08)
  • Справочные ресурсы ProjectDox
  • Стандарты CAD — библиотеки ячеек (PDF, 13 МБ) (23 марта 2018 г.)
  • Стандарты CAD — Пользовательские стили линий (PDF, 916 КБ) (2012-02-16)
  • Стандарты CAD — Уровни (PDF, 1 МБ) (27 февраля 2018 г.)
  • Стандарты CAD — изменения плана (PDF, 39 КБ) (2012-02-16)
  • Стандарты CAD — печать (PDF, 2 МБ) (2005-11-08)
  • Стандарты CAD — Обзор SMD (PDF, 203 КБ) (2012-02-16)
  • Стандарты CAD — рабочие пространства (PDF, 654 КБ) (16 февраля 2012 г. )
  • Производство планов — процесс изготовления антенн (PDF, 60 КБ) (2017-11-06)
  • Встреча ACEC (PDF, 110 КБ) (2015-11-03)

Консультанты, работающие в настоящее время по контракту, должны координировать свои действия с руководителем проекта города, чтобы определить, следует ли им соответствовать этим новым стандартам.Все новые контракты должны использовать самые последние доступные стандарты.

  • MicroStation (ZIP, 319 МБ) (2020-03-01)

    Полное рабочее пространство для LTU MicroStation CAD Standards. Значки рабочего стола, рабочая область, интерфейс, конфигурации проекта, ячейки, набор данных, DGNLIB, макросы, MDLAPS, драйверы печати, диспетчер секций, исходные файлы, файлы символов шрифтов и стилей линий, таблицы Pentables, VBA и документация.

    Обновление, связанное со стандартными спецификациями LTU 2021

  • ГЕОПАК (ZIP, 6 МБ) (2020-03-01)

    Значки рабочего стола, Критерии, Диспетчер D&C, DTM — Настройки, Маркировщик, Стандартные прогоны, Изготовление листов, SMD, Таблицы горизонтальных и виража, Шаблоны и определения элементов

    Обновление, связанное со стандартными спецификациями LTU 2021

  • Проект  (ZIP, 12 МБ) (2020-06-14)

    Пакетная команда, стандартная структура каталогов, базовые файлы, файлы листов, файлы ресурсов, съемка и водосбор. Обновленные файлы включают все файлы Border DGN.

  • Представление подразделения (27 февраля 2018 г.)

    Целью города/округа является ускорение процесса проверки путем применения стандартов к представлению данных САПР и ГИС.

Пожалуйста, свяжитесь с нами, если у вас есть вопросы, комментарии или предложения относительно применения стандартов LTU MicroStation/GEOPAK CAD.

Book_95.fm

%PDF-1.6 % 74 0 объект > эндообъект 71 0 объект >поток приложение/pdf

  • rene.Шерер
  • Book_95.fm
  • 2008-05-29T16:00:16+02:00PScript5.dll версии 5.2.22008-05-30T15:37:37+02:002008-05-30T15:37:37+02:00Acrobat Distiller 8.1.0 (Windows) UUID: a2c09fc9-deff-4702-885f-7d40ed3cbf52uuid: ac98ac61-65cb-46a0-a1e3-b4b78764dd98 конечный поток эндообъект 92 0 объект >/Кодировка>>>>> эндообъект 68 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 69 0 объект > эндообъект 86 0 объект > эндообъект 70 0 объект > эндообъект 44 0 объект > эндообъект 47 0 объект > эндообъект 50 0 объект > эндообъект 96 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/ExtGState>>>/Type/Page>> эндообъект 118 0 объект >поток Hn)rΌ|%; $|[email protected];篪[email protected] !z_wZOD5BR ͡^]t;=HsLTxtreme

    Zu/Wk7hʔS)¯료Y৬ee5.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
