Цифровые амперметры и вольтметры

Цифровые электроизмерительные амперметры и вольтметры торговой марки EKF предназначены для измерения силы тока и напряжения в однофазных и трехфазных электрических цепях переменного тока.

Приборы применяются для работы в закрытых помещениях, в электрощитовом оборудовании, в электроустановках промышленных предприятий , жилых и общественных зданий и сооружений.

Амперметры и вольтметры могут быть как прямого, так и трансформаторного подключения. Диапазон измерений приборов трансформаторного подключения зависит только от номинала подключаемого измерительного трансформатора тока. Микропроцессорное устройство приборов позволяет получить класс точности 0.5, многократно превосходящий класс точности аналоговых амперметров и вольтметров.

Преимущества цифровых амперметров и вольтметров

  1. Высокая точность и надежность.
  2. Помехоустойчивость.
  3. Длительная работа без калибровки.
  4. Легкий монтаж.
  5. Возможность настройки под любой трансформатор тока.
  6. Корпус изготовлен из не поддерживающей горения пластмассы.



ИзображениеНаименованиеКласс точностиРазмер переднейАртикул
Амперметр AM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF 0.5 72×72 am-d721
Амперметр AM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF 0.5 96×96 am-d961
ИзображениеНаименованиеКласс точностиСпособ подключенияРазмер переднейАртикул
Вольтметр VM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 600В прямое подключение EKF 0.5 прямое 72×72 vm-d721
Вольтметр VM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 600В прямое подключение EKF 0. 5 прямое 96×96 vm-d961
Амперметр AM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF 0.5 трансформаторное 72×72 am-d723
Амперметр AM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF 0.5 трансформаторное 96×96 am-d963
Вольтметр VM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 500В прямое подключение EKF 0.5 прямое 72×72 vm-d723
Вольтметр VM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 500В прямое подключение EKF 0.5 прямое 96×96 vm-d963










1. Конструкция.

Приборы имеют в своем составе: вход, аналого-цифровой преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,один или три четырехразрядных светодиодных цифровых индикатора и источник питания.

Конструктивно выполнены в пластмассовом корпусе, предназначенном для щитового крепления.

2. Монтаж.

Монтаж, подключение и пуск в эксплуатацию должен осуществлять только квалифицированный электротехнический персонал.

Приборы устанавливаются в окно лицевой панели квадратной формы на специальных защелках без использования инструмента.

Амперметры подключаются в сеть последовательно, вольтметры параллельно.

Перед установкой необходимо подготовить окно необходимого сечения (WxH) в панели щита.

Программные функции:

AM-D721:

• Установка нулевого значения.
• Установка коэффициента трансформации для трансформаторов тока (ТТ).

VM-D961:

• Установка разрядности вывода значений (количество знаков после запятой).
• Установка верхнего предела диапазона измерения.

AM-D723:

• Установка коэффициента трансформации для трансформаторов тока (ТТ).
• Установка коэффициента фильтрации (времени отклика прибора).

VM-D963:

• Установка коэффициента трансформации для трансформаторов напряжения (ТН).
• Установка коэффициента фильтрации (времени отклика прибора).

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Трансформатор Тока Схема Включения :: Электротехническое оборудование

Трансформатор Тока Схема Включения

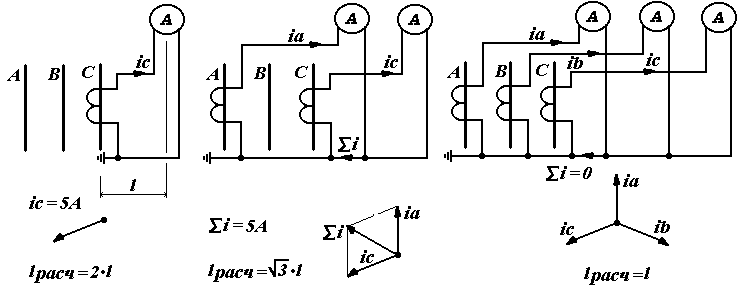

Рис. 1. Схемы включения амперметров через трансформатор тока: а — простая, б — с промежуточным трансформатором, в — для измерений токов, превышающих номинальный ток трансформатора, г — с промежуточным трансформатором, по с несколькими амперметрами, д — с выключателем амперметра, с — в трехфазной цепи тремя амперметрами, ж — то же с одним амперметром с переключателем.

Наиболее простая и распространенная схема измерения тока с трансформатором в цепи приведена на рис. 1, а.

Ток, измеренный с помощью этой схемы I = (Iтn1 х Iп х n)/(Iтn2х N) = ktn х n х Dп,

где Iтn1 и Iтn2 — номинальные первичный и вторичный токи трансформатора тока; ktn = It1/It2 —коэффициент трансформации; Dп = Iп/N — постоянная прибора; D = Dп х k х тn — постоянная измерительной схемы, n — показания прибора в делениях шкалы, N — число делений, нанесенных на шкале прибора, Iп — ток полного отклонения стрелки.

Класс точности трансформатора выбирают но классу точности измерительного прибора в соответствии с табл. 1.

Пример. Пусть амперметр РА имеет шкалу с N =150 делениями и предел измерений Iп = 2, 5А. В измерительной схеме на рис. 1, а он включен через трансформатор тока с номинальными первичным и вторичным токами Iтn1 = 600 А и Iтn2 — 5 А соответственно. При измерении тока стрелка измерительного прибора остановилась против деления n = 104.

Найдем измеренный ток. Для этого вначале определим постоянную прибора: Dп = Iп/N = 2, 5/100 = 0, 025 А/дел.

Тогда постоянная схемы с измерительным трансформатором и прибором D = (Iтn1/Iтn2)Dп = (600 х 0, 25)/5 = 3 А/дел.

Измеренный ток находим как результат умножения постоянной схемы на число делений, показываемых стрелкой прибора: I = nD = 104 х 3=312 А.

При дистанционном измерении тока, когда длина соединительных проводов между трансформатором тока и амперметром превышает 10 м, или для одновременного повторения показаний в разных местах во вторичную обмотку трансформатора тока требуется включить нагрузку, сопротивление которой превышает допустимое значение. В этом случае используют схемы, приведенные на рис. 1, б, в, в которых применен промежуточный трансформатор тока с первичным током 5 А и вторичным током 1 или 0, 3 А.

В первом случае сопротивление нагрузки вторичной обмотки промежуточного трансформатора может быть увеличено до 30 Ом, а во втором — до 55 Ом. Для определения тока с помощью этой схемы необходимо значение тока умножить на коэффициент трансформации промежуточного трансформатора тока.

Источник: electricalschool.info

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул.

Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Выбор трансформатора тока для расширения пределов измерений

Как верно избрать трансформатор тока для расширения пределов измерений амперметров в цепях переменного тока.

При измерении силы переменного тока амперметром следует показания снимать в конце шкалы прибора. Если значение измеряемого тока меньше верхнего предела измерений, обозначенного на приборе, то последний включают конкретно в сеть поочередно с нагрузкой.

Если измеряемый ток больше верхнего предела измерений, обозначенного на приборе, то для расширения пределов измерений обычно используют измерительный трансформатор тока.

Зная номинальный коэффициент трансформации трансформатора тока KнI и показание амперметра I2, можно найти силу измеряемого тока: I1 = I2 х KнI

При измерении огромных токов первичную обмотку трансформатора тока включают поочередно в цепь измеряемого тока, а во вторичную обмотку включают амперметр с малым сопротивлением (менее 2 Ом). Предельное значение сопротивления, на которое может быть замкнута вторичная обмотка, приводится в паспорте трансформатора тока. Амперметр обычно рассчитан на ток 5 А. Вторичную обмотку трансформатора тока заземляют.

Измерительный трансформатор тока выбирают зависимо от критерий работы и значения измеряемого тока. К примеру, если требуется измерить ток порядка 80 А, то нужно взять трансформатор тока, рассчитанный на номинальный первичный ток 100 А, другими словами с KнI = 100/5 = 20. Допустим, показания амперметра равны 3,8 А, тогда действующее значение измеряемого тока I1 = 3,8 х 20 = 76 А.

Схемы включения амперметров с помощью измерительных трансформаторов тока: о — в однофазовой сети, б — в трехфазной сети.

Переносные трансформаторы тока делают обычно многопредельными. Их первичная обмотка или имеет несколько секций, включенных поочередно, параллельно либо смешанно (чем изменяют предел измерений), или от нее делают отводы.

Для дополнительного расширения пределов измерений в корпусах переносных трансформаторов тока имеется окно, через которое можно намотать необходимое число витков проводом, подключающим измерительную цепь, создавая тем витки первичной обмотки.

Число витков и площадь сечения кабеля первичной обмотки зависят от значения измеряемого тока, их определяют по таблице, размещенной на лицевой стороне трансформатора тока. Нужно смотреть за тем, чтоб общее сопротивление подключаемых ко вторичной обмотке проводов не превышало значения, обозначенного в табличке на трансформаторе тока.

При работе с измерительными трансформаторами тока нужно смотреть за тем, чтоб вторичная обмотка при присоединенной первичной не оставалась разомкнутой.

Если нагрузка меняется в узеньких границах, то можно брать определенный измерительный трансформатор тока, к примеру типа ТК в низковольтной и типа ТПОЛ-10 в высоковольтной сети.

Если измеряемые токи не превосходят 50 А, то комфортно воспользоваться универсальными трансформаторами тока типа И54, имеющими семь первичных номинальных токов: 0,5; 1,0; 2; 5; 10; 20; 50 А и вторичный номинальный ток 5 А. Как видно, измерительный трансформатор тока может не только лишь, уменьшать ток, да и наращивать его. К примеру, при номинальном токе 0,5 А измерительный трансформатор тока наращивает первичный ток в 10 раз.

Если в низковольтной сети измеряемые токи добиваются 600 А, то в данном случае комфортны универсальные измерительные трансформаторы тока типа УТТ, которые имеют свою первичную обмотку, рассчитанную на ток 15 и 50 А, и могут иметь внешную обмотку, наматываемую на сердечник при огромных токах. Число витков выбирают по таблице, укрепленной на трансформаторе. Изменяя число витков катушки, можно устанавливать разные номинальные токи.

Очень комфортны измерительные клещи, отличающиеся от измерительных трансформаторов тока наличием разъемного магнитопровода, что позволяет определять ток в проводах без их подготовительного разрыва. Измерительные клещи включают в цепь только во время измерения. Основной их недочет — наименьшая точность измерений.

%PDF-1.4 % 299 0 объект > эндообъект внешняя ссылка 299 89 0000000016 00000 н 0000003347 00000 н 0000003468 00000 н 0000004563 00000 н 0000004695 00000 н 0000005294 00000 н 0000005752 00000 н 0000006149 00000 н 0000006418 00000 н 0000006734 00000 н 0000007337 00000 н 0000007713 00000 н 0000008389 00000 н 0000008644 00000 н 0000009231 00000 н 0000009395 00000 н 0000009509 00000 н 0000009621 00000 н 0000009736 00000 н 0000009849 00000 н 0000010257 00000 н 0000010698 00000 н 0000011226 00000 н 0000011549 00000 н 0000011798 00000 н 0000011825 00000 н 0000012406 00000 н 0000042723 00000 н 0000073797 00000 н 0000105344 00000 н 0000137442 00000 н 0000167428 00000 н 0000167565 00000 н 0000167963 00000 н 0000168563 00000 н 0000169050 00000 н 0000169077 00000 н 0000169333 00000 н 0000169922 00000 н 0000170185 00000 н 0000170584 00000 н 0000199303 00000 н 0000199667 00000 н 0000200034 00000 н 0000200413 00000 н 0000229929 00000 н 0000230201 00000 н 0000232797 00000 н 0000260613 00000 н 0000260978 00000 н 0000262752 00000 н 0000265105 00000 н 0000265175 00000 н 0000265256 00000 н 0000295044 00000 н 0000328532 00000 н 0000332018 00000 н 0000357112 00000 н 0000384921 00000 н 0000385184 00000 н 0000385632 00000 н 0000385702 00000 н 0000385783 00000 н 0000406277 00000 н 0000419566 00000 н 0000419835 00000 н 0000423220 00000 н 0000442068 00000 н 0000443818 00000 н 0000444119 00000 н 0000466582 00000 н 0000495133 00000 н 0000537849 00000 н 0000577968 00000 н 0000617998 00000 н 0000662572 00000 н 0000707644 00000 н 0000753365 00000 н 0000779587 00000 н 0000805417 00000 н 0000854581 00000 н 0000884291 00000 н 0000

1 00000 н 0000938455 00000 н 0000961414 00000 н 0001009597 00000 н 0001054175 00000 н 0001096939 00000 н 0000002076 00000 н трейлер ]/предыдущая 7413965>> startxref 0 %%EOF 387 0 объект >поток ччUkL[ei{ڞvz!k۹-LLeȝ9l?K)Kɒ%fC?4 #d}O/` ;ڞ}y)BD~Q hs-oLŹ. ӕ»TiIN ;>3j r!gj = ρ9eӤ4UkM+eWUuE*#`}]\ǢJ$$qpfǕ7MZ4kM.aFW Z(ɱD$rѳUf��LZ7BcɴH0g8#4`ڏ#f3IwufuvIYRջ 漎Ex]_/EE t8РC \[email protected]

Трансформаторы переменного тока для амперметров (низковольтные)

Разместить заказ (указать номер модели)

Что купили другие люди: Когда вы увидите этот значок, нажмите на него, чтобы развернуть список продуктов, которые купили другие люди при покупке этой модели.

Номер детали/описание

Кол-во

Описание

Кол-во

Трансформатор тока, коэффициент тока 100/5 А

Кол-во

Трансформатор тока, коэффициент тока 125/5 А

Кол-во

Трансформатор тока, коэффициент тока 150/5 А

Кол-во

Трансформатор тока, коэффициент тока 250/5 А

Кол-во

Трансформатор тока, коэффициент тока 300/5 А

Кол-во

Трансформатор тока, коэффициент тока 400/5 А

Кол-во

Трансформатор тока, коэффициент тока 500/5 А

Кол-во

Трансформатор тока, коэффициент тока 600/5 А

Кол-во

Трансформатор тока, коэффициент тока 700/5 А

Кол-во

Трансформатор тока, коэффициент тока 1500/5 А

Кол-во

Трансформатор тока, коэффициент тока 60/5 А

Кол-во

Трансформатор тока, коэффициент тока 75/5 А

Кол-во

Трансформатор тока, коэффициент тока 100/5 А

Кол-во

Трансформатор тока, коэффициент тока 125/5 А

Кол-во

Трансформатор тока, коэффициент тока 200/5 А

Кол-во

Трансформатор тока, коэффициент тока 250/5 А

Кол-во

Трансформатор тока, коэффициент тока 300/5 А

Кол-во

Трансформатор тока, коэффициент тока 400/5 А

Кол-во

Трансформатор тока, коэффициент тока 500/5 А

Кол-во

Трансформатор тока, коэффициент тока 600/5 А

Кол-во

Трансформатор тока, коэффициент тока 800/5 А

Кол-во

Трансформатор тока, коэффициент тока 1000/5 А

Кол-во

Трансформатор тока, коэффициент тока 1500/5 А

Кол-во

Трансформатор тока, коэффициент тока 2000/5 А

Кол-во

Трансформатор тока, коэффициент тока 2500/5 А

Кол-во

Трансформатор тока, коэффициент тока 3000/5 А

Все суммы указаны в долларах США
Примечание: Класс точности 1, вторичный ток 5 А и мощность 40 ВА.
Пример заказа: (1) RCT1538005A Трансформатор тока с коэффициентом усиления 800/5 А, 57,00 долларов США

Амперметр и измерение силы тока | Инструменты

В этой статье мы поговорим о подключении амперметра для измерения сильного тока.

Когда линейный ток высок, общий ток линии питания не может пройти через катушку амперметра. Для передачи большого тока поперечное сечение катушки должно быть большим, и становится очень трудно изготовить катушку из проводника с большим поперечным сечением.

Диапазон амперметра можно расширить, подключив низкоомный резистор параллельно катушке прибора. Это параллельное сопротивление называется шунтом. Шунт обычно изготавливается из материала, подобного марганцевому, который имеет очень небольшой температурный коэффициент сопротивления.

При использовании шунта большая часть линейного тока проходит через него, и катушка амперметра пропускает только часть общего тока в зависимости от ее сопротивления по сравнению с сопротивлением шунта. Но шкала измерителя градуирована таким образом, что стрелка прибора показывает полный ток цепи прямо на шкале. Шунт и амперметр заключены в одну крышку, образуя законченный прибор.

Хотя шунт можно использовать с амперметром как для d.в. а также а.с. В системах электроснабжения во многих случаях (особенно при очень большом токе) используется трансформатор тока с железным сердечником и сетью переменного тока. амперметр. Такое расположение показано на рис. 57 (б). Первичная обмотка трансформатора тока включена последовательно с линией, находящейся под напряжением. Эта катушка имеет несколько витков и большую площадь поперечного сечения. Иногда в качестве первичной обмотки трансформатора используется сама линия под напряжением.

Вторичная обмотка трансформатора имеет большое количество витков и сравнительно небольшую площадь поперечного сечения. Амперметр подключен через эту вторичную обмотку. Соотношение первичных и вторичных витков подобрано таким образом, что, когда ток полной нагрузки протекает через первичную обмотку, вторичная обмотка несет только пять ампер. Но шкала прибора градуирована таким образом, что стрелка считывает непосредственно линейный ток на шкале.

Помимо уменьшения величины тока, протекающего через прибор, трансформатор тока изолирует амперметр от сети. Это обеспечивает безопасность оператора, особенно в случае цепи высокого напряжения.

Меры предосторожности:

Когда амперметр остается подключенным ко вторичной обмотке трансформатора тока, плотность потока в железном сердечнике чрезвычайно мала, а ЭДС индуктивное во вторичной обмотке практически равно нулю. Если бы вторичная цепь трансформатора была разомкнута, первичная действовала бы как дроссельная катушка, и теперь плотность потока была бы высокой.

В то же время очень высокая э.д.с. индуцируется во вторичной обмотке. Это повредило бы изоляцию вторичной катушки, а из-за высокой плотности потока точность прибора была бы нарушена.Следовательно, перед удалением амперметра из цепи вторичная обмотка трансформатора тока всегда должна быть закорочена проводом очень малого сопротивления.

Расширение диапазона амперметра

Существуют различные типы амперметров, используемых в измерительных системах для измерения тока.
  • Тип с подвижным магнитом — используется для измерения как постоянного, так и переменного тока
  • Тип с подвижной катушкой с постоянным магнитом (PMMC) — используется только для измерений постоянного тока
  • Тип электродинамометра — используется для измерения как постоянного, так и переменного тока
  • Тип выпрямителя — используется для измерения как постоянного, так и переменного тока

Но каждый прибор имеет свой диапазон измерений.Например, амперметр с подвижной катушкой может измерять токи от 0 до 100 мА. Таким образом, невозможно измерить большие токи, превышающие диапазон измерения прибора. Поэтому необходимо довести эти большие токи до значения, находящегося в пределах диапазона прибора.

Для расширения диапазона амперметров используются устройства шунтирования или трансформаторы тока. Шунты используются для измерений постоянного и переменного тока, в то время как трансформаторы тока используются только для измерительных приборов переменного тока. Исходя из этого, диапазон амперметра с подвижной катушкой можно расширить с помощью шунтов, а диапазон амперметра с подвижным железом можно расширить с помощью шунтов или трансформатора тока.


Расширение диапазона амперметра с помощью шунтов:

Шунт в измерительном приборе относится к низкоомному сопротивлению, которое подключается параллельно основному измерителю, как показано ниже. Он действует как отвод, и через него будет проходить максимальный процент измеряемого тока.

Основные требования к конструкции шунтов:

К конструкции шунтов предъявляются следующие основные требования:
  • Температурный коэффициент шунта и инструментальной катушки должен быть по возможности равным и должен быть очень низким.
  • Поскольку максимальный процент тока отводится через шунты, они не должны выделять избыточное тепло.
  • Их сопротивление должно быть постоянным во времени.
  • В случае приборов переменного тока постоянная времени шунта и катушки прибора должны быть равны.
  • Они должны иметь низкую термоэдс с медью.
Let,
  • I м = Ток полного отклонения основного счетчика
  • I ш = Ток через шунт
  • R м = Внутреннее сопротивление основного счетчика
  • R ш шунт
  • I = измеряемый ток
  • m = множитель

Поскольку шунт подключен параллельно основному счетчику, падение напряжения на шунте будет равно падению напряжения на основном счетчике.

∴ I M R м = I Sh R SH … (1)

I = I M + I SH (от рисунка)

I ш = I — I m . ..(2)

Подставляя уравнение 2 в 1 получаем, Отношение I
и I называется коэффициентом умножения m.

т. е. m = I/I m …(4).

Подставляя уравнение 4 в 3 получаем, Отклонение счетчика θ прямо пропорционально току счетчика I m .

т. е. θ ∝ I m ∝ I

     Таким образом, отклонение счетчика прямо пропорционально измеряемому полному току. Следовательно, путем подключения соответствующего значения шунта и калибровки шкалы измерителя с точки зрения m × I m = I диапазон амперметра может быть расширен.

Многодиапазонные амперметры:

Диапазон амперметра можно расширить с помощью шунта. Следовательно, добавив несколько шунтов, его можно использовать в качестве многодиапазонного амперметра, и такое устройство показано ниже.

Он состоит из трех шунтов R sh2 , R sh3 и R sh4 , которые можно использовать для трех различных диапазонов тока I 1 , I 2 и I 3 соответственно. Пусть шунтирующие множители токов I 1 , I 2 и I 3 равны m 1 , m 2 и m 3 соответственно. Следовательно,

Методы уменьшения ошибок из-за изменений температуры в инструментах, подключенных к шунту:

Ошибки из-за изменения температуры в приборах, подключенных шунтом, в основном возникают по следующим причинам.Они есть,
  • Температура подвижной катушки и шунта не совпадают.
  • Подвижная катушка и шунт изготовлены из разных материалов. Значит, у них разные коэффициенты.

Следовательно, чтобы уменьшить температурные погрешности, подвижная катушка и шунт должны быть изготовлены из одного и того же материала (который имеет пренебрежимо малый температурный коэффициент) и должны поддерживаться почти при одинаковой температуре, что является трудной задачей. задача.

На практике подвижная катушка состоит из манганина, а шунт — из манганина.Резистор из манганина с сопротивлением, намного превышающим сопротивление подвижной катушки, соединен последовательно с подвижной катушкой, как показано на рисунке ниже. Этот последовательный резистор называется шунтирующим резистором.

Из-за изменений температуры сопротивление подвижной катушки (R м ) будет меняться. Но это изменение не влияет на ток, протекающий через счетчик, потому что изменение сопротивления весьма незначительно по сравнению с полным сопротивлением цепи подвижной катушки (R m + R sw ) [∵ R sw (заглушающий резистор) >> R m ].Следовательно, изменение доли тока, делящегося на счетчик и шунт, не будет заметным при изменении температуры.


Расширение диапазона амперметра с использованием трансформатора тока:

Для более высоких токов шунты не используются для перемещения железных инструментов. Шунты имеют ошибки частоты, а индуктивное сопротивление шунта и индуктивное сопротивление катушки очень малы и высоки соответственно. Таким образом, трансформаторы тока широко используются для приборов переменного тока, потому что большинство устройств типа подвижного железа обычно используются для измерений переменного тока.

Вторичная обмотка трансформаторов тока в основном рассчитана на 5 А независимо от номиналов первичной обмотки. Амперметр подключен на вторичной стороне, а трансформатор тока, который используется для расширения диапазона амперметра, показан на рисунке ниже.


Что такое трансформатор тока (ТТ)? — Работа, типы и схема

В этой теме вы изучите трансформатор тока (ТТ) – работа, типы и схема.

Трансформаторы тока

используются для измерения переменного тока, превышающего безопасное значение амперметра.На рис. 1 показан Т.Т. Первичная обмотка Т.Т. проводит измеряемый ток. Ток понижается, т.е. Т.Т. является «повышающим» трансформатором. Вторичная обмотка подключается к обычному амперметру. Таким образом, ТТ понижает ток, равный значению отклонения полной шкалы (fsd) или безопасному значению амперметра. Первичная обмотка ТТ подключается последовательно с линией, ток которой необходимо измерить. Таким образом, первичный ток не зависит от нагрузки на вторичной обмотке.

Рис.1: Трансформатор тока

Первичная обмотка С. Т состоит из нескольких витков толстого провода, поэтому на ней нет заметного напряжения. Вторичный CT имеет большое количество. витков тонкой проволоки, определяемой коэффициентом витков. Амперметр (или ваттметр для измерения мощности) подключается непосредственно к клеммам вторичной обмотки, поэтому вторичная обмотка работает почти в условиях короткого замыкания. Ток во вторичной обмотке не зависит от импеданса нагрузки, а зависит от тока первичной обмотки.КТ с. измеряются в вольт-амперах (ВА) и доступны в диапазоне от 15 до 30 ВА.

Типы ТТ

С точки зрения конструкции, C. Ts бывают следующих типов:

  • Зажим/зажим/тестер клещей
  • Бар типа
Зажим/прищепка/тестер клещей

Этот ТТ можно использовать с одним проводником (рис. 2). Сердцевину C.T. можно открыть с помощью «триггерного переключателя», поставляемого с устройством. Таким образом, сердечник можно зажать вокруг проводника под напряжением для измерения тока. Такая компоновка позволяет избежать разрыва цепи для подключения C.T. Единственный проводник под напряжением действует как первичный, а вторичный наматывается на сердечник трансформатора тока. Амперметр может быть подключен к вторичной обмотке. Это портативный прибор, который обычно используется в лабораториях.

Рис. 1. Зажим на расходомере.

Тип стержня C. T.

Имеет сердечник кольцевого типа, на который намотана вторичная обмотка. Он используется для измерения тока через шину, которая вставлена ​​через него.Амперметр подключен во вторичной обмотке. Можно использовать приборы (амперметр и т.п.), размещенные на щитах (рис. 3).

Рис. 3: Барный тип CT

Меры предосторожности при использовании C.T.

ТТ всегда следует использовать с вторичным короткозамкнутым амперметром. ваттметр или реле и т. д. Его не следует использовать с разомкнутой вторичной обмоткой при токе первичной обмотки. Вот объяснение:

  1. При нормальной работе короткое замыкание вторичной обмотки C.Т. имеет размагничивающие амперные витки и плотность потока в сердечнике очень мала по сравнению с первичкой. Но если вторичка разомкнута, размагничивающее действие вторичной обмотки исчезает и плотность потока в сердечнике возрастает многократно. Этот большой поток индуцирует очень высокое напряжение во вторичной обмотке, оно настолько велико, что может быть фатальным для оператора.
  2. В условиях разомкнутой цепи ТТ также может быть поврежден, т.к. может произойти пробой изоляции. Потери в стали увеличиваются до большой величины, что может привести к перегреву сердечника.C.T.s. обычно снабжены «выключателем короткого замыкания», который должен быть замкнут до того, как вторичная обмотка будет разомкнута для извлечения амперметра и т. д.

Важные сведения о трансформаторе тока

Так как коэффициент трансформации (К) равен коэффициенту напряжения (В 2 / В 1 ) и коэффициенту трансформации (N 2 / N 1 ), Но в случае ТТ коэффициент (К ) не равно коэффициенту поворота. Кроме того, его величина зависит от намагничивающей и поглощающей составляющих тока возбуждения.Это вызывает различные ошибки, поэтому требуется правильная конструкция ТТ, для этой цели сердечник ТТ должен иметь низкое реактивное сопротивление и низкие потери в сердечнике, чтобы поддерживать компоненты намагничивания и потерь на низком уровне. Для этого материал, используемый для сердечника, должен иметь высокую магнитную проницаемость, низкое значение плотности потока, малый гистерезис и малые потери на вихревые потоки. В настоящее время материалы, используемые для сердечника, представляют собой холоднокатаную кремнистую сталь с ориентированным зерном (CRGO), мюметалл (75%), никель, 17% Fe) и пермаллой (50% CO, 50% Ni).Для трансформаторов тока используются два типа конструкции сердечника. как

При этом сердечник должен иметь минимальное количество соединений.

Предупреждение

ТТ никогда не должен работать с разомкнутой вторичной цепью.



Приборный трансформатор — ваш гид по электрике

Для измерения больших токов и высоких напряжений в цепях переменного тока используются специально сконструированные точные трансформаторы коэффициента трансформации в сочетании с приборами переменного тока низкого диапазона.Эти специально сконструированные трансформаторы известны как измерительные трансформаторы .

Существует два типа измерительных трансформаторов. Это:

  • Трансформаторы напряжения (PT)
  • Трансформаторы тока (CT)

Эти измерительные трансформаторы также используются в энергосистеме в сочетании с защитными реле. В целях безопасности вторичные обмотки этих трансформаторов заземлены.

Трансформаторы тока применяются в силовых цепях переменного тока для питания катушек тока измерительных и измерительных приборов (амперметров, ваттметров, электросчетчиков) и реле защиты.Эти трансформаторы делают обычные слаботочные приборы пригодными для измерения больших токов и изолируют их от высокого напряжения.

Трансформатор тока в основном состоит из железного сердечника, на котором намотаны первичная и одна или две вторичные обмотки. Первичная обмотка имеет один или два витка толстого провода и включается последовательно с нагрузкой. Он несет фактический ток энергосистемы. Номинальные значения первичного тока варьируются от 10 А до 3000 А и более.

Вторичная обмотка имеет большое количество витков тонкого провода.Включается через токовые катушки приборов индикации и учета и реле защиты. Номинальные вторичные токи имеют порядок 5 А, 1 А и 0,1 А. Последний используется для статических реле.

Если по какой-либо причине прибор, подключенный к вторичной обмотке ТТ, должен быть удален, то вторичная обмотка ТТ должна быть закорочена достаточно толстым проводом.

Отношение первичного тока к вторичному току известно как коэффициент трансформации ТТ.Коэффициент трансформации ТТ обычно высок.

Произведение напряжения и тока на вторичной стороне, когда она обеспечивает максимальное номинальное значение тока, известно как номинальная нагрузка и измеряется в вольт-амперах (ВА). Вольт-амперный номинал ТТ низкий (5 – 150 ВА) по сравнению с силовыми трансформаторами.

Кроме того, ток во вторичной обмотке трансформаторов тока определяется током в первичной обмотке, т. е. током силовой цепи. Но в случае силовых трансформаторов он определяется импедансом нагрузки.

Накладные амперметры

Трансформатор тока в сочетании с мостовым выпрямителем и миллиамперметром постоянного тока дает очень полезный измеритель, известный как клещевой амперметр. Сердечник трансформатора можно разделить с помощью триггерного переключателя. И поэтому сердечник можно очень легко зажать вокруг проводника под напряжением для измерения тока.

Таким образом, такое расположение позволяет избежать необходимости размыкания цепи для вставки амперметра для измерения величины протекающего тока.При изменении шунтирующего сопротивления цепи миллиамперметра колеблется от 0 – 5 А до 0 – 600 А.

Пример : Трансформатор 100 : 5 используется вместе с 5-амперным амперметром. Если последний показывает 3,5 А, найдите линейный ток.

Решение : Здесь соотношение 100 : 5 означает отношение первичных и вторичных токов, т.е. I 1 /I 2 = 100/5

∴ Первичный (или линейный) ток = 3,5 × (100/5) = 70 А

Пример : Требуется измерить линейный ток порядка от 2000 А до 2500 А.Если стандартный амперметр на 5 ампер должен использоваться вместе с трансформатором тока, каков должен быть коэффициент трансформации последнего? На какой коэффициент нужно умножить показания амперметра, чтобы получить линейный ток в каждом случае?

Решение : I 1 /I 2 = 2000/5 = 400 или 2500/5 = 500.

Так как I 1 /I 2 = N 2 /N 1 , следовательно, N 2 /N 1 = 400 в первом случае и 500 во втором случае.

Это означает, что N 1 : N 2 = 1 : 400 или 1 : 500.

Коэффициент умножения в первом случае равен 400, а во втором случае 500.

Трансформаторы напряжения Применяются в силовых цепях переменного тока для питания катушек напряжения измерительных и измерительных приборов (вольтметров, ваттметров, электросчетчиков) и реле защиты. Эти трансформаторы делают обычные низковольтные приборы пригодными для измерения высокого напряжения и изолируют их от высокого напряжения.

Трансформаторы PT представляют собой высокоточные понижающие трансформаторы.Его первичная обмотка имеет большое количество витков и всегда подключена через сеть питания. Его вторичная обмотка имеет малое число витков и подключена к обмотке потенциала приборов индикации и учета и реле защиты.

В основном они относятся к оболочечному типу и мало чем отличаются от обычных двухобмоточных трансформаторов, разве что их номинальная мощность крайне мала.

Первичные обмотки PT рассчитаны на напряжение от 400 В до нескольких тысяч вольт, а вторичные обмотки всегда на 110 В.До напряжения 5000 В трансформаторы напряжения обычно бывают сухого типа, между 5000 и 13800 вольт они могут быть либо сухими, либо масляными, хотя для напряжения выше 13800 они всегда масляные.

Отношение номинального первичного напряжения к номинальному вторичному напряжению известно как коэффициент трансформации PT .

Нагрузка  – это общая внешняя вольт-амперная нагрузка на вторичной обмотке при номинальном вторичном напряжении.

Номинальная нагрузка PT – это нагрузка ВА, которая не должна превышать, если трансформатор должен работать с номинальной точностью.

Максимальная нагрузка — это наибольшая ВА нагрузка, при которой ПТ будет работать непрерывно, не перегревая свою обмотку сверх допустимых пределов.

Пусть измеряемое напряжение энергосистемы равно 11 кВ. Непосредственно вольтметром измерить такое высокое напряжение невозможно. Таким образом, PT с соотношением витков вторичной и первичной обмотки 1:100 используется в сочетании с вольтметром, который понижает напряжение с 11 кВ до 110 В, как показано на рисунке.

Для измерения мощности в энергосистеме высокого напряжения используются как ТТ, так и ТТ. CT используется для понижения тока системы, а PT используется для понижения напряжения системы до требуемого значения.

Потенциальная катушка (PC) ваттметра подключена через вторичную обмотку PT. А токовая катушка (CC) ваттметра подключена через вторичную обмотку ТТ, как показано на рисунке.

Конденсаторный трансформатор напряжения

Обсуждаемые выше обычные трансформаторы напряжения становятся очень дорогими для измерения напряжения, превышающего 100 кВ, из-за требований к изоляции.Так для измерения напряжения выше 100 кВ применяют емкостной трансформатор напряжения.

Это комбинация емкостного делителя потенциала и магнитного трансформатора, известного как промежуточный трансформатор с относительно небольшим коэффициентом.

Пакет высоковольтных конденсаторов образует делитель потенциала. С 1 и С 2 — конденсаторы двух секций, а Z — нагрузка. Напряжение, подаваемое на первичную обмотку промежуточного трансформатора, обычно составляет около 10 кВ.

Чтобы получить удовлетворительную производительность всего устройства, промежуточный трансформатор должен иметь очень малую погрешность коэффициента трансформации и фазового угла.

Преимущества измерительных трансформаторов

Приборные трансформаторы широко используются для очень точных измерений, а также для рутинных измерений. Они настолько важны для изоляции и расширения диапазона, что без них трудно представить себе работу высоковольтной системы. У них много преимуществ, а это:

1 .При использовании приборов совместно с измерительными трансформаторами их показания не зависят от их постоянных (R, L, C), как в случае с шунтами и умножителями. Приборные трансформаторы дают одинаковые показания прибора независимо от констант или количества приборов, подключенных к цепи.

2 . Мы можем использовать счетчики среднего размера для измерений, то есть 5 А для тока и от 100 до 120 В для измерения напряжения.

3 .Приборы и счетчики могут быть стандартизированы, что позволит сократить общие расходы. Замена поврежденных инструментов становится легкой.

4 . Цепь учета изолирована от цепей высокого напряжения. Таким образом, обеспечивается безопасность операторов.

5 . Потребляемая мощность в цепи учета становится низкой.

6 . Несколько приборов могут работать от одного измерительного трансформатора.

 Спасибо, что прочитали о «инструментальном трансформаторе».

Похожие сообщения

Трансформатор тока — Технические заметки онлайн

Трансформатор тока (ТТ) представляет собой тип «измерительного трансформатора», который предназначен для выработки переменного тока во вторичной обмотке, пропорционального току, измеряемому в его первичной обмотке. подключаемые в силовые цепи переменного тока для питания катушек тока показывающих и измерительных приборов (амперметров, ваттметров, ваттметров) и реле защиты.Трансформатор тока в основном состоит из железного сердечника, на котором намотаны первичная и одна или две вторичные обмотки. Первичная обмотка трансформатора тока подключается последовательно с нагрузкой и пропускает фактический ток энергосистемы, а вторичная обмотка подключается к измерительной цепи или реле. Первичная обмотка обычно представляет собой одновитковую обмотку, а количество витков вторичной обмотки зависит на ток, который должен проходить по силовой цепи. Чем больше ток, который должен проходить по силовой цепи, тем больше число витков на вторичной обмотке.

Эксплуатация

Принцип работы трансформатора тока аналогичен силовому трансформатору, но есть некоторые отличия.
В трансформаторе общего назначения первичный ток зависит от нагрузки или вторичного тока. В случае ТТ первичный ток является током системы, и этот первичный ток или ток системы преобразуется во вторичный ток ТТ. Следовательно, вторичный ток или ток нагрузки зависят от первичного тока трансформатора тока. Первичный ток трансформатора тока не зависит от того, подключена ли нагрузка или нагрузка к вторичной обмотке или нет, или от того, каково значение импеданса нагрузки.Как правило, CT имеет очень мало витков в первичной обмотке, тогда как количество витков во вторичной обмотке велико. Из-за этого типа устройства трансформатор тока часто называют «последовательным трансформатором», поскольку первичная обмотка, которая никогда не имеет более нескольких витков, включена последовательно с токоведущим проводником.

Нагрузка

Произведение напряжения и тока на вторичной стороне, когда ТТ питает прибор или реле с максимальным номинальным значением тока, называется номинальной нагрузкой.Нагрузка измеряется в вольт-амперах (ВА). Обычно номинальная мощность ВА находится в диапазоне от 5 до 150 ВА. МВА).

3

14

Рис. Рис. 5.Это означает, что если в первичном проводнике течет 100 ампер, то во вторичной обмотке течет 5 ампер. числа вторичных обмоток вторичный ток можно сделать значительно меньшим, чем ток в измеряемой первичной цепи.
• Следует, однако, отметить, что трансформатор тока с номиналом 100/5 отличается от трансформатора тока с номиналом 20/1 или подразделов 100/5.
• Это связано с тем, что соотношение 100/5 выражает «номинальный входной/выходной ток», а не фактическое отношение первичных и вторичных токов.
• Также обратите внимание, что количество витков и ток в первичной и вторичной обмотках связаны обратной пропорцией.

Коэффициент трансформации ТТ – пример

Трансформатор тока стержневого типа, который имеет 1 виток на первичной обмотке и 160 витков на вторичной обмотке, должен использоваться со стандартным диапазоном амперметров, которые имеют внутреннее сопротивление 0.2 Ом. Амперметр должен давать отклонение на полную шкалу, когда первичный ток составляет 800 ампер. Рассчитайте максимальный вторичный ток и вторичное напряжение
на амперметре.

• Выше мы видим, что, поскольку вторичная обмотка трансформатора тока подключена к амперметру с очень малым сопротивлением, падение напряжения на вторичной обмотке составляет всего 1,0 В при полном первичном токе.
• Если снять амперметр, вторичная обмотка разомкнется, и трансформатор будет работать как повышающий из-за очень большого увеличения намагничивающего потока во вторичном сердечнике.
• В результате во вторичной обмотке индуцируется высокое напряжение, равное отношению: Vp(Ns/Np), развиваемое во вторичной обмотке.

Вторичный ток:

Напряжение на амперметре:

Предположим, что показанный выше трансформатор тока подключен к трехфазной линии электропередачи напряжением 480 вольт.

Именно поэтому трансформатор тока на 76,8 кВ нельзя оставлять разомкнутым или эксплуатировать без нагрузки
, когда через него протекает основной первичный ток.Если амперметр должен быть снят, то сначала необходимо
замкнуть накоротко вторичные клеммы, чтобы исключить риск поражения электрическим током.

Типы трансформаторов тока

Существует три основных типа трансформаторов тока:

Тип шины

Источник изображения: Electric4u

• Этот тип тока главная цепь как первичная обмотка, что эквивалентно одному витку.
• Они полностью изолированы от высокого рабочего напряжения системы и обычно крепятся болтами к токоведущему устройству.

Тип обмотки

Источники: схема земного шара

• ТТ с обмоткой имеют первичную и вторичную обмотку, как обычный трансформатор.
• Первичная обмотка трансформатора физически соединена последовательно с проводником, по которому течет измеряемый ток в цепи.
• Величина вторичного тока зависит от коэффициента трансформации трансформатора.

Тип окна

• Они не имеют первичной обмотки и устанавливаются вокруг первичного проводника.

• Оконные трансформаторы тока могут иметь сплошную или разъемную конструкцию.

• Первичный проводник должен быть отключен при установке ТТ со сплошным окном.
• Тем не менее, ТТ с разъемным сердечником можно установить вокруг первичного проводника, не отсоединяя первичный проводник.

Ручной трансформатор тока

• Известны также как «клещи»
• Токоизмерительные клещи могут измерять ток без отключения или размыкания цепи.
• Доступны для измерения токов от 100 до 5000 ампер, размеры от 1″ до более 12″ (от 25 до 300 мм).

Стандартные соотношения

• Наиболее распространенный вторичный ток полной нагрузки ТТ составляет 5 А
• Показывающие устройства, измерительное оборудование и защитные реле подключаются ко вторичной обмотке ТТ
• ТТ со значением полной нагрузки 1 А и согласование также доступны инструменты с полным диапазоном 1 ампер.
• Многие новые реле защиты можно запрограммировать на любое значение.
• Вторичный ток 0,1 А также используется в некоторых случаях для статических реле.
• Номинальный ток первичной обмотки составляет от 10 до 3000 ампер и более.
• Коэффициенты ТТ выражаются как отношение номинального первичного тока к номинальному вторичному току.

• Трансформатор тока 300:5 будет производить 5 ампер вторичного тока, когда 300 ампер протекают через первичку.
• При изменении первичного тока соответственно изменяется и вторичный ток.
• При токе 150 А через первичную обмотку с номиналом 300 А ток вторичной обмотки составит 2,5 А (150:300 = 2,5:5).
• При превышении номинального тока первичной обмотки, что обычно бывает при возникновении неисправности в системе, величина вторичного тока
будет увеличиваться, но, в зависимости от магнитного насыщения ТТ, выходной ток может быть не совсем пропорциональным.

Применение ТТ
  • Трансформаторы тока широко используются
  • для измерения тока
  • Для контроля работы энергосистемы.
  • Несколько трансформаторов тока устанавливаются для различных целей.
  • Например, устройства защиты и измерения могут использовать отдельные трансформаторы тока для обеспечения изоляции между цепями измерения и защиты.
  • Отдельные трансформаторы тока, используемые для измерения и защиты, могут иметь разные характеристики (точность, характеристики перегрузки) для используемых устройств.

Напряжение в точке колена трансформатора тока

• Значение уровня насыщения сердечника трансформатора тока, используемого в основном в целях защиты.
• Синусоидальное напряжение номинальной частоты, подаваемое на клеммы вторичной обмотки трансформатора тока, при разомкнутой другой обмотке, которое при увеличении на 10 % приводит к увеличению выходного тока на 50 %.
• ЭДС, индуцируемая во вторичных обмотках ТТ:

Т2 — количество витков вторичной обмотки.
Поток в сердечнике создается током возбуждения Ie
.

У нас есть нелинейная зависимость между током возбуждения и потоком намагничивания. После определенного значения тока возбуждения поток не будет увеличиваться так быстро с увеличением тока возбуждения
. Эта нелинейная кривая отношения также называется кривой B – H.

• Опять же из приведенного выше уравнения видно, что вторичное напряжение трансформатора тока прямо пропорционально потоку φ.Следовательно, из этого соотношения между вторичным напряжением и током возбуждения можно построить одну типичную кривую, как показано ниже.
• Из кривой видно, что линейная зависимость между V и Ie сохраняется от точек A и K. Точка «A» известна как «точка лодыжки», а точка «K» известна как «точка колена».

Класс точности и погрешности

векторная диаграмма

Is- Вторичный ток.
Es- Вторичная ЭДС индукции.
Ip- Первичный ток.
Ep- ЭДС первичного индуцирования.
KT-Коэффициент витков = количество вторичных витков/количество первичных витков.

I0- Ток возбуждения.
Im – намагничивающая составляющая I0

Iw – составляющая потерь в сердечнике I0

Φm – основной поток.

Класс точности определяется величиной погрешности. Существует два типа ошибок в ТТ
(i) Ошибка коэффициента тока и
(ii) Ошибка фазового угла

Ошибка коэффициента тока

• Из приведенной выше векторной диаграммы видно, что первичный ток Ip не точно равен вторичный ток, умноженный на коэффициент витков, т.е.е. KTIs

• Эта разница обусловлена ​​тем, что на первичный ток влияет ток возбуждения сердечника. Погрешность соотношения токов в основном возникает из-за энергетической составляющей тока возбуждения.

• Ошибка трансформатора тока, вызванная этой разницей, называется ошибкой тока трансформатора тока или иногда ошибкой отношения
в трансформаторе тока.

Где; IP = первичный ток; KT = коэффициент поворота; IS = вторичный ток

Ошибка фазового угла

• Для идеального ТТ угол между первичным и реверсивным вторичным векторами тока равен нулю.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
