Лампа 6К4П

Поиск по сайту

Лампы 6К4П — пентоды с удлинённой характеристикой. Предназначены для усиления напряжения высокой и промежуточной частоты в схемах с автоматической регулировкой усиления. Оформление — миниатюрное, в стеклянной оболочке, массой 13 г. Схема 6К4П Цоколёвка 6К4П Размеры 6К4П 6К4П характеристики при Uн = 6.3 В, Uа = 250 В, Uс2 = 100 В, Rк = 68 Ом Наименование 6К4П 6К4П-ЕВ 6К4П-ЕР Ток накала, мА 300 ± 30 300 ± 25 270 ± 15 Ток анода, мА 10 ± 3 10 ± 3 10 ± 3 Ток 2-й сетки, мА ≤ 5. 5 ≤ 5.5 ≤ 5.5 Обратный ток сетки (при Uс1 = −2 В), мкА ≤ 1 ≤ 0.3 ≤ 0.3 Ток утечки между катодом и подогревателем, мкА ≤ 20 ≤ 20 − Крутизна характеристики, мА/В:   при Uн = 6.3 B 4.4 ± 0.9 4.4 ± 0.9 4.4 ± 0.9   при Uн = 5.7 B ≥ 2.8 ≥ 3   в начале характеристики (при Uс1 = −20 B) 0.04 0.04 0.1 Внутреннее сопротивление, МОм 0.85 0.85 0. 45 Входное сопротивление (при f = 60 МГц), кОм − 5 ≥ 3.5 Напряжение виброшумов (при Ra =10 кОм), мВ ≤ 400 ≤ 180 ≤ 180 Межэлектродные ёмкости, пФ:   входная 6 6.4 ± 0.8 6.4 ± 0.8   выходная 6.3 6.7 ± 0.1 6.7 ± 1.1   проходная ≤0.0045 ≤0.0085 ≤0.0035   катод−подогреватель 5.5 5.5 10 Наработка ламп 6К4П, ч ≥ 5000 ≥ 5000 ≥ 2000 Критерии оценки:   обратный ток первой сетки, мкА − ≤ 1 −   крутизна характеристики, мА/В ≥ 2. 8 ≥ 2.8 − Предельные эксплуатационные данные 6К4П Наименование 6К4П 6К4П-ЕВ 6К4П-ЕР Напряжение накала, В 5.7 − 6.9 5.7 − 7 6 − 6.6 Напряжение анода, В 300 300 300 Напряжение анода при запертой лампе, В − 340 − Напряжение 2-й сетки, В 125 125 125 Напряжение 2-й сетки при запертой лампе, В − 340 − Напряжение между катодом и подогревателем, В 90 90 90 Ток катода, мА 20 20 20 Мощность, рассеиваемая анодом, Вт 3 3 3 Мощность, рассеиваемая 2-й сеткой, Вт 0. 6 0.6 0.6 Сопротивление в цепи сетки, МОм 0.5 0.5 0.5 Температура баллона ламп 6К4П, °C − 140 140 Температура окружающей среды, °C −60…+70 −60…+90 −60…+85 Анодные характеристики 6К4П-ЕВ Анодно-сеточные характеристики 6К4П-ЕВ

Покупаем на выгодных условиях: платы, радиодетали, микросхемы, АТС, приборы, лом электроники, катализаторы

Мы гарантируем Вам честные цены! Серьезный подход и добропорядочность — наше главное кредо.

Компания ООО «РадиоСкупка» (скупка радиодеталей) закупает и продает радиодетали , а также любое радиотехническое оборудование и приборы. У нас Вы сможете найти не только наиболее востребованные радиодетали, но и редкие производства СССР и стран СЭВ. Мы являемся партнером  «ФГУП НИИ Радиотехники» и накопили огромный опыт  за наши годы работы. Также многих радиолюбителей заинтересует наш уникальный справочник по содержанию драгметаллов в радиодеталях. В левом нижнем углу нашего сайта Вы сможете узнать актуальные цены на драгметаллы такие, как золото, серебро, платина, палладий (цены указаны в $ за унцию) а также текущие курсы основных валют. Работаем со всеми  городами России и география нашей работы простирается от Пскова и до Владивостока. Наш квалифицированный персонал произведет грамотную и выгодную для Вас оценку вашего оборудования, даст профессиональную консультацию любым удобным Вам способом – по почте или телефону.  Наш клиент всегда доволен!

Покупаем платы, радиодетали, приборы, АТС, катализаторы. Заинтересованы в выкупе складов с неликвидными остатками радиодеталей а также цехов под ликвидацию с оборудованием КИПиА.

Приобретаем:

• платы от приборов, компьютеров
• платы от телевизионной и бытовой техники
• микросхемы любые
• транзисторы
• конденсаторы
• разъёмы
• реле
• переключатели
• катализаторы автомобильные и промышленные
• приборы (самописцы, осциллографы, генераторы, измерители и др.)

Купим Ваши радиодетали и приборы в любом состоянии, а не только новые. Цены на сайте указаны на новые детали. Расчет стоимости б/у деталей осуществляется индивидуально в зависимости от года выпуска, состоянии, а также текущих цен Лондонской биржи металлов. Работаем почтой России, а также транспортными компаниями. Наша курьерская служба встретит и заберет Ваш груз с попутного автобуса или поезда.

Честные цены, наличный и безналичный расчет, порядочность и клиентоориентированность наше главное преимущество!

Остались вопросы – звоните 8-961-629-5257, наши менеджеры с удовольствием ответят на все Ваши вопросы.

Для вопросов по посылкам: 8-900-491-6775. Почта [email protected]

С уважением, директор Александр Михайлов.

И снова… О нувисторах в РПУ «Волна-К» — Промышленные — Приемники, узлы и блоки. — Каталог статей и схем

— И чего он за эту «Волну» взялся — уж сколько писано…
А дело в том, что длительное время у нас в ассистентской стоял приемник «Волна-К», подаренный кафедре кем-то из морских офицеров. Стоял на тумбочке, рядом с моим рабочим столом и среди эскулапов я им «управлял» на правах радиолюбителя со стажем… Естественно, все мои доработки, переделки и модификации начинались с этого девайса…

Один из моих собеседников по переписке в интернете сообщил мне интересную новость (может эта «новость» только для меня новостью оказалась?): в начале 60-х годов прошлого века в УРЧ «Волны» радиолюбители пробовали устанавливать нувисторы. При этом «шумность» приемника резко уменьшалась… И об этом писали в журнале «Радио».

Вопрос, конечно, интересный. Его б задать на форумах QRZ.ru и CQHAM.ru – там есть несколько специальных тем по ламповой «Волне-К». Кроме того, в интернете есть несколько форумов (найти можно через поисковик «GOOGLE», набрав слово «нувистор»), где обсуждаются нувисторы. К сожалению, при беглом просмотре этих материалов оказалось, что чаще всего нувисторы применяли (-ют) в ламповых УЗЧ и осциллографах (по входу, что близко к нашей теме разговора – УРЧ на нувисторе).

Есть еще одна «заковыка». Некоторые радиолюбители принимают миниатюрные стержневые лампы (такие как, скажем, в приемнике Р-326: 1Ж24Б, -37Б, – 29Б) за нувисторы. Это неправильно. Размеры нувисторов — сверхминиатюрных ламп (так они правильно называются) по высоте около 2 см, а диаметр – 1см, что меньше миниатюрных стержневых.

В старых осциллографах (надо поискать – каких) в предусилителях применялись 6С51Н, …52Н,…53Н. Это ВЧ универсальные триоды. Их можно применить на входе «Волны-К» в УРЧ. При этом их крутизна ≥ 10 мА/В, Кус. = 32, 64, 75, соответственно, что значительно выше штатной 6К4П, установленной в «Волне».

Будет ли «Волна» шуметь меньше? Трудно сказать. Нувисторы считаются вроде как непревзойденными по соотношению сигнал/шум (данные из интернета). Но при современной «шумовой» обстановке в эфире их применение вряд ли оправдано. В 1962 году могло быть по другому – эфир был «другим», прозрачным и, относительно, чистым. Тем более, что весь выигрыш в современных условиях покроется шумами смесителей и усилителей схемы «Волны». Таким образом, решающим может быть только эксперимент – «опыт, сын ошибок трудный». По моему мнению, нувистор, отличается от обычных ламп с такими же характеристиками только размерами и технологией изготовления этой лампы, предназначенной для экстремальных условий эксплуатации.
По параметрам постоянного тока у 6С51Н,…52Н почти полное совпадение, только в катоде для установки автоматического смещения следует ставить R=130 ом, при применении 6С53Н – 68 ом. Вот характеристики указанных нувисторов:

Лампа Междуэлектродная емкость, пф
          Входн.   Выходн.  Проход
6С51Н 4,75     2,2         1,75
6С52Н 4,75     1,6         0,85
6С53Н 4,75     0,06        1,6

Лампа        Накал             Напр.,  Резист.   Ток        Крутиз-   Коэф.   Внутр.   Мощн.
           Напр.,в  Ток,А       анода, автом.    анода,     на хар-   усил.    сопр.,   на аноде,
                                      в        смещ.     мА          актер.,                ом        вт
                                                ом                         мА/в

6С51Н  6,3         0,13        75        130        10            11,2       32        2,9         1
6С52Н  6,3         0,13        110       130        8             10          64        6,4         1
6С53Н  6,3         0,13        120       68         11            13          75        5,8         1

В УРЧ «Волны» меняют R1-13 на 130 или 68 ом. R1-11 – попробуйте установить первоначально номинал около 10 к. Далее «вгоняйте» этим R1-11 в параметры постоянного тока, как в таблице. Цепь питания экранной сетки убирается. В схеме в цепи сетки нувистора ставятся контуры ДПФ, а в аноде – контуры по входу смесительной лампы. Далее подстройка контуров – сопряжение, при растянутых диапазонах это будет легче сделать — можно настроить контур в резонанс.

Еще лучше найти, все-таки, схему предусилителя осциллографа (любого, где на входе стоит нувистор), и собрать схему УРЧ оттуда. Обычно эти усилители укладываются в полосу рабочих частот до 30 мГц (и выше), что нас вполне устраивает.

Ну и последний вариант. Искать архивы журнала «Радио». Это не так и сложно. Свой собственный архив я собрал с номеров 1970 года до наших дней, старее посчитал — нет необходимости. Может кто-то из радиолюбителей и поделится опытом по применении нувисторов… Ваши мнения, господа!
Ссылка на сайт, где находится одна из библиотек с архивами журналов «Радио» здесь.

В.Кононенко, RA0CCN.

Отечественные радиолампы. Справочник. Характеристики и параметры.

Отечественные производители ламп Ламповые усилители. Схемы и описания.
Использованы материалы сайта cqham.ru
Наименование	Аналог	PDF	Imax, мA	Umax, В	Примечание	Краткое описание радиоламп
Диоды						электровакуумные диоды служат для детектирования или для выпрямления переменного напряжения
1Ц11П			0.3	20000	высоковольтн	характеристики лампы 1Ц11П
1Ц21П			0.6	25000	высоковольтн
5Ц3С			250	1700	двуханодный	характеристики лампового диода 5Ц3С
5Ц4С			125	1325	двуханодный	параметры лампы 5Ц4С
5Ц8С			420	1700	двуханодный	характеристики 5Ц8С
5Ц9С			205	1700	двуханодный
6Ц4П			75	1000	двуханодный	характеристики 6Ц4П
6Ц5С			75	1100	двуханодный
Триоды						триоды — радиолампы с одной сеткой, служат для усиления или генерирования электрических сигналов
6С1П			6. 1 мА	275В	ВЧ	характеристики 6С1П смотри в datasheet
6С2П			13.6	165	СВЧ	параметры лампы 6С2П
6С2С			20	330	для УНЧ
6С3П			20	160	ВЧ	подробные характеристики триода 6С3П приведены в datasheet
6С5С			8	350	ВЧ
6С15П			40	150	высокая крутизна
6Н1П			25	300	двойной, для УНЧ	Характеристики радиолампы 6Н1П
6Н2П			10	300	двойной, для УНЧ	Характеристики лампы 6Н2П. Анодная вольт-амперная характеристика.
6Н3П			18	300	двойной, для УНЧ	электронная лампа 6Н3П для усилителей низкой частоты, графики зависимостей параметров
6Н5П			25	300	двойной, для УВЧ	двойной триод 6Н5П для усилителей высокой частоты
6Н5С			100	250	двойной, для УНЧ	характеристики радиолампы 6Н5С, двойного триода с раздельными катодами
6Н6П			40	300	двойной, для УНЧ	радиолампа 6Н6П, datasheet с подробными характеристиками
6Н7С			17. 5	300	двойной, для УНЧ	двойной триод 6Н7С для усилителей низкой частоты
6Н8С			20	330	двойной, для УНЧ	лампа 6Н8С
6Н9С			2.3	275	двойной, для УНЧ
6Н13С			76	250	для стабилизаторов
6Н14П			10	300	двойной, для УВЧ	Подробные параметры лампы 6Н14П, графики вольт-амперной характеристики. Схемы усилителей на 6Н14П
6Н15П			9	330	двойной, для УВЧ	Характеристики лампы 6П15П, datasheet с графиками.
6Н23П			20	300	двойной, для УВЧ	Подробные параметры лампы 6Н23П, график анодной характеристики
6С18С			550	450	для стабилизаторов
6С4П			20	160	для УВЧ
6Ф1П			14	250	+ пентод, для УВЧ	Триод-пентод 6Ф1П. Схемы ламповых УНЧ на 6Ф1П.
6Ф3П			60	275	+ пентод, для УНЧ	Характеристики электронной лампы 6ф3п. Схемы ламповых УНЧ на 6Ф3П.
6Ф5П			75	300	+ пентод, для УНЧ	Характеристики электронной лампы 6ф3п (триод-пентод). Схемы ламповых УНЧ на 6Ф3П.
Тетроды						тетроды — лампы с двумя сетками, предназначены для усиления по напряжению и по мощности, имеют больший коэффициент усиления, чем триоды
6П1П			70 мА	250В	для УНЧ	Характеристики радиолампы 6П1П
6П3С			72	400	для УНЧ	Подробные характеристики лампы 6П3С (тетрод). Вольт-амперная анодная характеристика. Схемы ламповых усилителей на 6П3С. Двухтактный усилитель на 6П3С Однотактный усилитель на 6П3С
6П6С			46	350	для УНЧ	Характеристики радиолампы 6П6С. Применяется в усилителях низкой частоты.
6П7С			72	500	для УВЧ	Параметры радиолампы 6П7С
6П13С			60	450	для генераторов	Характеристики электронной лампы 6П13С
6П31С			80	300	для строчной разв.	характеристики радиолампы 6П31С, datasheet
6П36С			120	550	для строчной разв.	характеристики лампы 6П36С. Схемы ламповых усилителей на 6П36С
6П45С			500	400	для строчной разв.	радиолампа 6П45С, datasheet с подробными характеристики и предельными электрические параметры
6Э5П			100	250	для УВЧ
Пентоды						пентоды — электронные лампы с тремя сетками, обладают большим коэффициентом усиления
6Ж1П			20 мА	200В	для УВЧ
6Ж2П			20	200	для УВЧ	характеристики лампы 6Ж2П
6Ж3П			7	330	для УВЧ	описание пентода 6Ж3П
6Ж4П			20	300	для УВЧ	характеристики лампы 6Ж4П
6Ж5П			20	300	для УВЧ	пентод 6Ж9П
6Ж9П			35	250	для УВЧ	характеристики радиолампы 6Ж9П
6Ж38П			20	300	для УВЧ
6Ж52П			70	350	для УВЧ, малошум.	Параметры радиолампы 6Ж52П
6П14П			65	400	для УНЧ	Подробные характеристики лампы 6П14П приведены в datasheet. График анодной характеристики. Схемы ламповых усилителей на 6П14П. Двухтактный усилитель на 6П14П. Однотактный усилитель на 6П14П.
6П15П			90	330	для УВЧ ТВ-приемн.	Характеристики радиолампы 6П15П.
6П18П			75	250	для УНЧ	Подробные характеристики лампы 6П18П. Datasheet.
6П43П			75	300	для УНЧ	Параметры лампы 6П43П приведены в datasheet
6К1П			6	275	для УВЧ
6К4П			20	300	для УВЧ
6К13П			22	250	для УВЧ
6Ф6С			35	410	для УМЗЧ	лампа 6Ф6С предназначена для применения в выходных каскадах усилителей мощности низкой частоты
6Ф1П			14	250	+ триод, для УВЧ	Пентод — триод 6Ф1П, параметры.
6Ф3П			60	275	+ триод, для УНЧ	Характеристики радиолампы 6ф3п.
6Ф5П			75	300	+ триод, для УНЧ	Характеристики радиолампы 6ф3п (пентод-триод).
Генераторные лампы ГУ
ГУ-13			65 мА	2000	для ВЧ генераторов	генераторная лампа ГУ-13, подробные характеристики
ГУ-17			30 мА	400	для ВЧ генераторов	лампа ГУ-17, описание и характеристики
ГУ-21Б			2А	9000	для ВЧ генераторов	характеристики лампы ГУ-21
ГУ-22А			4А	10000	для ВЧ генераторов	генераторная радиолампа ГУ 22, описание и характеристики
ГУ-23А			4. 3А	11000	для ВЧ генераторов	параметры лампы ГУ-23А
ГУ-23Б			7А	12000	для ВЧ генераторов	лампа ГУ 23
ГУ-29			85 мА	750	для ВЧ генераторов	подробные характеристики лампы ГУ-29 с графиками зависимостей параметров
ГУ-32			42 мА	500	для ВЧ генераторов	параметры лампы ГУ-32 приведены в datasheet
ГУ-34Б			540 мА	4000	для ВЧ генераторов	генераторная радиолампа ГУ 34
ГУ-36Б-1			5А	8000	для ВЧ генераторов	лампа ГУ-36Б, характеристики и описание
ГУ-48			900 мА	3000	для ВЧ генераторов	радиолампа ГУ48
ГУ-50			300	1000	для ВЧ генераторов	Характеристики лампы ГУ-50. Datasheet с графиками анодной характеристики.
ГУ-66А			12А	10000	для ВЧ генераторов	характеристики с графиками генераторной лампы ГУ-66А,
ГУ-74Б			750 мА	2000	для ВЧ генераторов	подробные характеристики лампы ГУ-74Б
ГУ-81М			600 мА	3000	для ВЧ генераторов	электронная лампа ГУ-81, характеристики и описание
						Вернуться к каталогу справочников

Приемник на пальчиковых лампах | Шаг за шагом

Схема первого из приемников (чертеж 19) почти полностью повторяет схему нашего электрического макета: здесь применены те же усилительные лампы: 6И1П, 6К4П, 6Ж1П, (6ЖЗП) и 6П1П, те же схемы отдельных узлов: входной цепи, преобразователя частоты, детектора, усилителей ПЧ и НЧ, а также сохранена нумерация основных деталей. Некоторое отличие представляет лишь схема регулировки тембра и блока питания.

Регулировка тембра осуществляется в специальной цепи отрицательной обратной связи, которая возникает благодаря включению конденсатора С₃₁ между анодом и управляющей сеткой лампы Л₄. Так как емкость конденсатора С₃₁ очень мала, то этот конденсатор не пропускает из анодной цепи на сетку низшие звуковые частоты, и обратная связь в основном существует лишь на высших звуковых частотах. А поскольку обратная связь в данной схеме получается отрицательной, то она ослабляет сигнал, поступающий на сетку лампы с предыдущего каскада, причем ослабляет лишь высшие звуковые частоты этого сигнала. Иными словами, благодаря введению обратной связи у частотной характеристики усилителя появляется «завал» в области высших частот (рис. 146).

Нарисованная нами картина в полной мере относится к случаю, когда движок потенциометра R₁₆ («регулировка тембра») находится в верхнем (по схеме) положении и все напряжение, поступающее через конденсатор С₃₁, полностью подается на сетку лампы. Теперь представьте себе, что движок потенциометра R₁₆ находится в крайнем нижнем положении. В этом случае конденсатор замкнут на «землю», напряжение обратной связи на сетку не поступает, и «завала» частотной характеристики нет. Совершенно ясно, что если мы будем перемещать движок потенциометра из одного крайнего положения в другое, то будет изменяться глубина обратной связи, а вместе с ней и степень «завала» частотной характеристики, то есть, иными словами, будет происходить регулировка тембра.

В блоке питания рассматриваемого приемника выпрямитель выполнен по так называемой мостовой схеме (лист 177). Прежде чем разбирать ее, нам придется коротко остановиться на схеме двухполупериодного выпрямителя (лист 176), которая используется во втором приемнике.

Рассмотренная нами ранее схема выпрямителя называется однополупериодной. Название это связано с тем, что в таком выпрямителе ток через вентиль проходит лишь в течение одной половины периода, а во время второго полупериода наступает пауза — вентиль тока не пропускает. Особую роль при этом играет первый конденсатор фильтра — С_ф1 (С₃₄). Когда вентиль пропускает ток, этот конденсатор заряжается (то есть накапливает заряды), а во время паузы он разряжается через нагрузку — через анодные цепи ламп. Учитывая все это, конденсатор С_ф1 можно назвать накопительным конденсатором. Именно благодаря этому конденсатору ток через нагрузку протекает все время, а не только в те моменты, когда проходит ток через вентиль.Чтобы лучше уяснить роль накопительного конденсатора, представьте себе, что у вас имеется бак с открытым краном у самого дна и что кто-то через равные промежутки времени ведром доливает в этот бак воду (рис. 147).

Можно так подобрать емкость бака и количество доливаемой воды, что бак никогда не будет оставаться пустым и из крана все время будет бежать струя воды. Такая система очень похожа на наш выпрямитель: бак играет роль накопительного конденсатора С_ф1, открытый кран характеризует потребление тока нагрузкой, а доливание воды ведром напоминает импульсы тока, которые проходят через вентиль пятьдесят раз в секунду. Что же касается выпрямленного напряжения, то его можно сравнить со средним давлением воды на дно бака. Очевидно, это давление зависит от среднего уровня воды в баке.

Развивая наше сравнение, можно сделать ряд очень интересных выводов относительно работы выпрямителя. Прежде всего отметим, что ток через нагрузку будет пульсировать, то есть будет периодически меняться по величине, подобно тому как меняется скорость воды, вытекающей из крана (чем ниже уровень воды в баке, тем медленнее она вытекает). Мы уже знаем, что, для того чтобы сгладить пульсацию тока, в фильтр выпрямителя вводят дроссель (или сопротивление) и еще один конденсатор С_ф2 (С₃₅). Попутно заметим, что, чем больше потребляемый ток, тем сильнее будут его пульсации (чем больше открыт кран, тем резче меняется уровень воды за время между двумя доливаниями). Величина пульсаций зависит также и от емкости накопительного конденсатора: чем больше эта емкость, тем большую энергию накопит конденсатор в то время, когда вентиль пропускает ток, тем меньше будут пульсации.

Аналогично при увеличении емкости бака возрастет объем запасаемой в нем воды и уменьшается влияние открытого крана: чем больше запас воды, тем меньше меняется ее уровень за время между двумя доливаниями.

От величины потребляемого тока и от емкости накопительного конденсатора С_ф1 сильно зависит и напряжение на выходе выпрямителя: чем больше емкость С_ф1 и чем меньше потребляемый ток, тем больше выпрямленное напряжение (чем больше емкость бака и чем меньше воды вытекает через открытый кран, тем больше средний уровень воды в баке). Совершенно очевидно, что ни при каких обстоятельствах напряжение на конденсаторе не может оказаться больше амплитуды переменного напряжения, которое подводится к выпрямителю и через вентиль заряжает накопительный конденсатор. Точно так же максимальный уровень воды в баке не может быть выше уровня ведра, из которого заливают этот бак, — вода может литься сверху вниз, но не наоборот.

Что же касается выпрямленного, то есть среднего напряжения, то его величина, как мы уже отмечали, зависит от емкости С_ф1 и потребляемого тока и практически на 20—50% меньше амплитуды переменного напряжения. Выпрямленное напряжение оказывается равным амплитуде переменного напряжения лишь при «холостом ходе», то есть тогда, когда выпрямитель работает без нагрузки. И, наконец, последнее — уровень воды в баке не должен превышать высоты его стенок, иначе вода перельется через верх. Так же и напряжение, подводимое к конденсатору, не должно превышать величину, на которую он рассчитан, иначе произойдет пробой этого конденсатора (повреждение изолятора и короткое замыкание обкладок). Оба конца повышающей обмотки силового трансформатора окажутся замкнутыми через вентиль, в результате чего в цепи пойдет большой ток и трансформатор и вентиль, быстро перегревшись, выйдут из строя.

Следует заметить, что, когда возрастает ток в повышающей обмотке, увеличивается потребляемая трансформатором мощность, а следовательно, и ток в сетевой обмотке, куда включен предохранитель. Это значит, что в случае «пробоя» конденсатора фильтра мгновенно сгорит предохранитель и одна из самых дорогих деталей приемника — силовой трансформатор — будет спасен (конечно, лишь в том случае, если вы еще не успели заменить настоящий предохранитель толстым «жучком», рис. 148).

Обратите внимание на то, что в верхнем и нижнем рядах рисунка 147 изображены совершенно одинаковые баки и в то же время во втором случае пульсации намного меньше, а средний уровень воды заметно выше. А дело здесь в том, что бак, расположенный в нижнем ряду, доливается в два раза чаще, чем верхний, и поэтому уровень воды меняется весьма незначительно.

Рассуждая подобным образом, можно прийти к следующему выводу: чем чаще мы будем подзаряжать накопительный конденсатор фильтра С_ф1, тем больше будет выпрямленное напряжение и меньше будут его пульсации. Но как можно увеличить частоту импульсов зарядного тока? Ведь не можем же мы изменить частоту переменного напряжения, которое подводится к вентилю — эта частота всегда равна 50 гц («частота сети»)!

Оказывается, что есть другой путь. Чтобы подзаряжать конденсатор С_ф1 не пятьдесят раз в секунду, а сто раз, достаточно использовать напряжение второго полупериода, во время которого вентиль обычного однополупериодного выпрямителя тока не пропускает. Нам уже давно известно, что любой вентиль пропускает ток лишь во время положительных полупериодов переменного напряжение, а во время отрицательных полупериодов диод оказывается включенным в обратном направлении (или на аноде кенотрона оказывается «минус») и тока в цепи нет. Но ведь сами названия «положительный» и «отрицательный», которые мы присвоили полупериодам переменного напряжения, совершенно условны. Можно включить вентиль так, что он будет пропускать ток во время первого, третьего, пятого и других нечетных полу периодов.

Если повернуть вентиль в обратную сторону (лист 176), ток через нагрузку будет протекать во время второго, четвертого, шестого и других четных полупериодов. Если же взять силовой трансформатор с двумя одинаковыми повышающими обмотками и два вентиля, то можно построить схему, где ток через нагрузку будет протекать в одну и ту же сторону как во время четных, так и во время нечетных полупериодов (лист 176). Такой выпрямитель получил название двухполупериодного. Совершенно ясно, что в двухполупериодном выпрямителе подзарядка накопительного конденсатора будет происходить уже не пятьдесят, как это было в однополупериодном, а сто раз в секунду. При этом, как уже отмечалось, увеличится выпрямленное напряжение (обычно на 15—25%) и заметно уменьшатся пульсации. Кроме того, при переходе на двухполупериодное выпрямление основная частота пульсаций увеличится вдвое. Это значит, что конденсаторы фильтра С_ф1 и С_ф2 легче будут замыкать на «землю» переменную составляющую выпрямленного тока, так как, чем больше частота, тем меньше емкостное сопротивление конденсаторов.

Есть у двухполупериодного выпрямителя и свои недостатки— для него нужно иметь два вентиля и две повышающие обмотки. Что касается двух вентилей, то это не так уж страшно, особенно в тех случаях, когда применяется кенотрон. Дело в том, что почти все кенотроны делают с двумя анодами и поэтому одной лампы вполне достаточно для двухполупериодного выпрямителя. Поскольку в таком выпрямителе катоды вентилей все равно соединяют вместе, то в большинстве двуханодных кенотронов делают один общий катод. Именно с этого общего катода на нагрузку подается «плюс» выпрямленного напряжения, то есть с катода кенотрона напряжение должно подаваться к анодным и экранным цепям усилительных ламп.

В силовом трансформаторе вместо двух повышающих обмоток наматывают одну обмотку с удвоенным числом витков и от середины ее делают отвод. С этого отвода, который является общим выводом обеих частей повышающей обмотки, к нагрузке подводится «минус» выпрямленного напряжения, то есть средний вывод — «средняя точка» — должен быть подключен к катодам усилительных ламп. В подавляющем большинстве случаев средний вывод соединяется с металлическим шасси или с «заземленным проводом», куда, как известно, подключаются и катоды ламп. Исключение составляет лишь схема получения смещения за счет общего тока (лист 139).

То, что мы выполнили обе повышающие обмотки в виде одной, не устранило второго недостатка двухполупериодного выпрямителя, так как в такой объединенной обмотке число витков в два раза больше, чем в одной обмотке однополупериодного выпрямителя. Так, например (лист 116), если у нас был однополупериодный выпрямитель, повышающая обмотка которого содержала 1200 витков и давала эффективное переменное напряжение 200 в (амплитуда 280 в), то для постройки аналогичного двухполупериодного выпрямителя повышающая обмотка должна содержать 2400 витков (2 х 1200), а между крайними выводами этой обмотки будет действовать эффективное напряжение 400 в (амплитуда около 600 в).

Увеличение числа витков повышающей обмотки крайне нежелательно, так как при этом усложняется изготовление трансформатора и увеличиваются его габариты Поэтому там, где это возможно, строят двухполупериодный выпрямитель по так называемой «мостовой» («мостиковой») схеме, которая позволяет обойтись лишь одной повышающей обмоткой, Это значит что из обычного однополупериодного выпрямителя можно собрать по мостовой схеме двухполупериодный, без замены и даже без переделки силового трансформатора.

Работа мостовой схемы особого пояснения не требует. В ней используется четыре вентиля, и включены они так, что во время обоих полупериодов через нагрузку проходит ток, причем этот ток всегда проходит в одну и ту же сторону (лист 177). Мостовую схему принято вычерчивать в виде квадрата, каждая сторона которого содержит вентиль, одна диагональ — нагрузку, а вторая — генератор переменного тока. В нашем приемнике, схема которого приведена на чертеже 19, используется тот же силовой трансформатор от приемника «Рекорд», что и в блоке питания макета (чертеж 9), но благодаря двухполупериодному выпрямителю (мостовая схема) несколько повышается анодное напряжение, а также уменьшается уровень фона. При выборе трансформатора для мостовой схемы нужно помнить, что его повышающая обмотка ни в коем случае не должна соединяться с накальной, так как последняя заземляется.

Еще один регенератор, «трехточка»: tubesound_ru — LiveJournal

Мне один дядька подкинул материал, статью из журнала CQ за 1950 год — регенератор на трех лампах, который он сам в детстве собирал и начинал с него и маломощного передатчика связи на КВ. Уверяет, что хорошо в свое время работал и брал связи. У него он до сих пор валяется. Обещал сдуть пыль и принести показать 🙂

Схема в целом страшненькая, потому что питается прямо от сети через селеновый выпрямитель (cурово жили предки :)), а все накалы ламп соединены последовательно и питаются так же от сети через понижающий резистор (!!!). Там используются две лампы с 12-вольтовым и одна с 35-вольтовым накалом (выходная).

Ссылка — отсканированная статья, оригинал, весит 1.75 мега

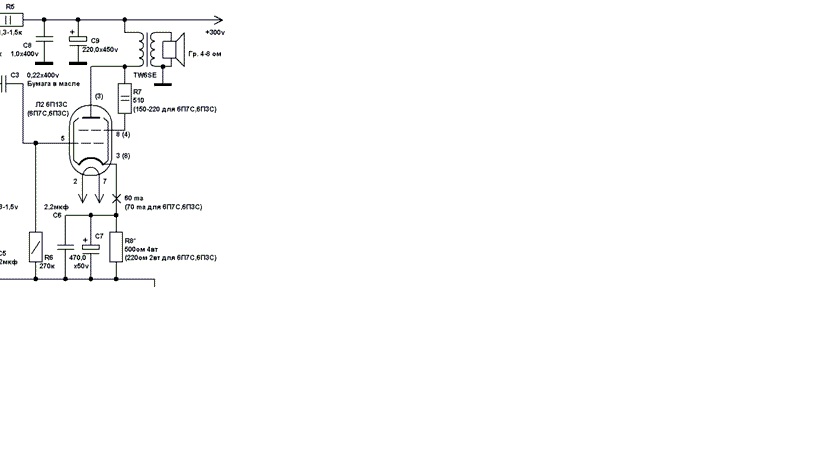

Кому лень почти два мега качать — я перерисовал собственно «соль» схемы, регенератор. УНЧ какой угодно можно навесить, хотя бы мой на 6Ф1П 🙂 В оригинале использовалась 12BA6, это аналог 6BA6 с 12-вольтовым накалом, т.е. прямой аналог 6К4П и EF93 за исключением накала (кликабельно).

С одной стороны, привлекает простота схемы (нет двух катушек и необходимости подбирать связь) а так же положительный отзыв о работе этой схемы того человека, а с другой, по прочтении вот этой статьи, почерпнул следующую информацию:

«Различают два режима работы регенератора: «мягкий» и «жесткий». «Мягкий» — это когда при регулировке режима работы приемник постепенно входит в режим максимальной добротности, а затем и в режим генерации. При «жесткой» связи (которая, к сожалению, преобладает во многих опубликованных схемах регенераторов на транзисторах, что очень сильно дискредитировало этот тип приемника) это невозможно, так как приемник срывается в генерацию еще тогда, когда из входного контура L1C2 не «вытянута» вся его добротность. В результате этого достичь приемлемых результатов при приеме AM и CW (об этом позже) невозможно. Сразу можно сказать, что в силу конструктивных особенностей практически все регенераторы с автотрансформаторной схемой регулировки обратной связи относятся к «жестким» регенераторам.

…Для работы в регенеративном каскаде лучше использовать пентоды типа 6Ж1П — 6Ж52П. Пентоды типа 6К4П — 6К13П использовать нежелательно, режим работы с применением этих пентодов близок к жесткому.» — правда, здесь речь идет о использовании их в схеме наподобие моей, вместо 6Ж1П и с двумя катушками связи.

Имеет смысл опробовать работу такого регенератора по сравнению с тем что у меня используется, или из вышепреведенного текста следует, «трехточка» на максимуме будет давать еще меньше добротности нежели контур с катушкой связи? Переделать очень легко, перепаять пару выводов и все…. Может стоит попробовать. Разумеется, увеличить гридлик как минимум до 5.1 мегов и С3 уменьшить раз в 10-15, это я уже усвоил 🙂

Интересует мнение уважаемых господ cryptomancer_ и iosaaris.

ИСПЫТАНО: Радиолампа 6К4П-ЭВ российского производителя №16634

1. Платеж

Германия

• Оплата PayPal-Express
• Прямой дебет
• Кредитная карта
• Оплата по счету
• Оплата авансом
• Органы власти и компании, расположенные в Германии, предоставляются при предъявлении действительного регистрационного номера плательщика НДС на счете с 30-дневной оплатой



ЕС, Швейцария, Лихтенштейн, Монако, Сербия, Босния и Герцеговина, Остров Мэн

• PayPal-Express платеж
• Кредитная карта
• Предоплата

Нетто-счет

Компании в ЕС могут покупать без НДС, пожалуйста, укажите свой номер НДС. во время оформления заказа, чтобы получить чистый счет.

по всему миру

• PayPal-Экспресс-платеж
• Кредитная карта
• Предварительная оплата

При оплате прямым дебетом или кредитной картой нагрузка на ваш счет может быть произведена сразу после получения вашего заказа.





2. Доставка





Стоимость доставки со скидкой за количество

Обратите внимание: подробная информация о сроках доставки



Германия

Первый предмет €5.90, доп. 1,00 € за каждый следующий товар, макс. 11,90 евро.

Для отправки мы пользуемся услугами DHL и Deutsche Post.

Мы доставляем либо посылкой DHL, либо почтовым письмом Deutsche Post.

Без наложенного платежа, без отправки на абонентские ящики.

Конечно, вы можете забрать свой заказ у нас. Пожалуйста, договоритесь до даты получения по телефону 0341-33742448. Обратите внимание, что ваша оплата возможна только через: банковский перевод, PayPal, кредитные карты.



ЕС

Deutsche Post: первое отправление 9 евро.90, доп. 1,00 € за каждый следующий товар, макс. 17,90 евро.
DHL: первый товар 19,90 евро, доп. 1,00 € за каждый следующий товар, макс. 29,90 евро.



по всему миру

Deutsche Post: первое отправление 12,90 евро, доп. 1,00 евро за каждую следующую позицию, макс. 29,90 евро.
DHL: первый товар 29,90 евро, доп. €1,00 за каждый следующий товар, макс. €49,90.

Для поставок в страны, не входящие в ЕС, дополнительные пошлины, налоги и сборы. Для получения дополнительной информации о тарифах см. пример ниже http://ec.europa.eu/taxation_customs/index_de.htm и налог с оборота при импорте http://www.zoll.de/DE/Fachthemen/Steuern/Einfuhrumsatzsteuer/Besteuerungsverfahren/besteuerungsverfahren.html sowie speziell für die Schweiz unter http://xtares. admin .ch/tares/login/loginFormFiller.do



Международные покупатели – Обратите внимание:
