ОШИБКИ СТАРЫХ СХЕМ Добавим исправления в схемы из журнала Радио 1972г.

| Дмитрий Компанец

Читая статьи про радиоэлектронику на которые часто ссылаются критики моих электронных схем (обвиняя их в колхозности и упрощенности), я нахожу немало явных упущений.
При этом статьи редактированы и проверены специалистами, а сами самоделки явно не домашнего наколенного исполнения.

Давайте вместе взглянем на одну из таких статей по которым учились целые поколения радиолюбителей-профессионалов и попытаемся исправить явные ошибки и упущения.

Самоделка которая была выставлена на ВДНХ в Москве и опубликована в журнале «Радио» №6 за 1972 год.
Думаю не секрет, что Клубы Юных Радиолюбителей имели штат преподавателей с настоящим инженерным образованием , а творчество Юных Радиолюбителей сводилось к повторению показанных и растолкованных схем и устройств либо к созерцанию того как грамотные дяди и тёти паяют и собирают экспонаты для выставочных залов.
(Это лишь мнение моё и я могу ошибаться)

Для управление моторами используется релейная схема под управлением усилителя сигнала на двух транзисторах

Работа и коммутация индуктивных нагрузок вызывает искровые разряды на контактах благодаря самоиндукции обмоток двигателя. Возникающая дуга быстро выводит из строя как контактную группу , так и коллектор мотора. Для избежания вредных влияний всплесков напряжения есть просто решение найденное гораздо ранее 1970го года — шунтирование емкостями контактных групп.

Кроме того, Большинство современных радиолюбителей с удовольствием ставят (даже не понимая зачем) параллельно катушке реле выпрямительный диод для закольцовывания токов самоиндукции.

Помимо этого подобная схема управления реле склонна к пульсациям при нормальной чувствительности фотодиода, который в данной схеме используется как фоторезистор. Избежать пульсаций можно включением в базовую цепь транзистора управляющего током реле небольшой емкости.

Все исправления могут выглядеть вот так

Возможно кому то такая схема покажется и вовсе несуразной, но мне нравится старая электроника и старые схемные решения, которые , не смотря на обилие схем с недоработками, частенько превосходят современный новодел по эффективности и надежности.

«Запрещённые» схемы на диодах и конденсаторах: stone_guest — LiveJournal

Каменный гость (stone_guest) wrote,
Каменный гость
stone_guest
Category:    Приведённые здесь схемы не угрожают жизни тем, кто их использует, и не запрещены законом. Тем не менее, попытка объяснить работу (или отказ в работе) этих схем может нанести серьёзный вред психическому здоровью начинающего радиолюбителя-конструктора. Я вспоминаю здесь эти схемы для того, чтобы показать типичные ошибки, которые люди допускают при разработке различных устройств. Замечу, что в ряде случаев такие схемы, вопреки разумным объяснениям, работают и успешно применяются в радиолюбительских и даже промышленных конструкциях.
   Как известно, конденсатор, включенный последовательно в цепь прохождения сигнала, пропускает на выход только переменную составляющую напряжения. Постоянная составляющая напряжения задерживается на конденсаторе. Токи, текущие через конденсатор — это токи, обеспечивающие его заряд и разряд. Известно также утверждение, что постоянный ток через конденсатор не проходит. Некоторые радиолюбители стараются оспорить это утверждение, говоря, что через конденсатор большой ёмкости постоянный ток всё же проходит. Они собирают батарею из параллельно соединённых конденсаторов и демонстрируют, как через эту батарею проходит постоянный ток от источника питания. Тем не менее, в конце концов батарея конденсаторов заряжается, и ток прекращается (постепенно убывающий до нуля ток уже никак нельзя назвать постоянным).
   Про диод известно, что он проводит ток в одном направлении и не проводит в обратном. Уже из этого словесного описания ясно, что соединение конденсатора последовательно с диодом ни к чему хорошему привести не может, т.к. конденсатор не проводит постоянный ток, а диод не проводит переменный. Если рассмотреть происходящие в такой схеме процессы более подробно, станет понятно, что при направлении тока, в котором диод проводит, происходит зарядка конденсатора, а при обратном направлении тока диод не проводит, и конденсатор просто хранит накопленный заряд.
Таким образом, любой сигнал, приходящий на такую цепь, передан не будет — конденсатор будет заряжаться до амплитудного значения напряжения источника сигнала, которое будет постоянно удерживать диод в закрытом состоянии. Проходить через эту цепь будут только одиночные пики, превышающие по амплитуде напряжение, до которого заряжен конденсатор, и в случае периодического сигнала каждый следующий пик будет проходить всё хуже и хуже — вплоть до полной блокировки.
   Именно о таких схемах и пойдёт речь. Подыскивая примеры запрещённых схем для данной публикации, я обнаружил, что в радиолюбительских статьях конца пятидесятых — начала шестидесятых годов их масса. В то время промышленность уже выпускала стационарные и переносные транзисторные радиоприёмники, а для радиолюбителей транзисторы были ещё труднодоступны, и они только начинали их осваивать. Полупроводниковые диоды появились раньше транзисторов и уже применялись в качестве детекторов в ламповых радиоприёмниках. В связи с этим удивительно то, что рассматриваемые здесь нелепые схемы на диодах характерны, главным образом, именно для конструкций на транзисторах, а в ламповых схемах диоды, как правило, применялись грамотно (исключения мы тоже рассмотрим).

   Тогда среди радиолюбителей были очень популярны схемы приёмников прямого усиления, разработанные В. Плотниковым. Одна из этих схем опубликована в журнале Радио, статья называется «Карманный радиоприёмник» (Радио 1958 №9 стр.53).

Обратите внимание на конденсатор C4 и диод ПП3 — та самая нелепая схема.
   Через год автор модернизировал схему, сделав её рефлексной, и на этом сэкономил один транзистор (Радио 1959 №11 стр.41).

Этот приёмник получил наименование «Москва» и был тоже очень популярен. Радиолюбители до сих пор повторяют эту схему, переводя на чуть более современные детали, но нелепое сочетание конденсатора и диода остаётся неизменным (https://smham.ucoz.ru/publ/9-1-0-58).
   Ещё один пример неправильного построения диодного детектора — ненагруженный детектор детекторного приёмника. Казалось бы, зачем ставить резистор нагрузки детектора, если детектор и так будет нагружен телефонами? Но потом телефоны заменяются более чувствительными пьезоэлектрическими капсюлями или вместо них через переходный конденсатор подключается усилитель ЗЧ — и почему-то детекторный приёмник перестаёт работать.
Когда я с этим столкнулся, очень долго ничего не мог понять. При включении звук был очень хриплым, а вскоре вообще исчезаел, оставались только отдельные щелчки. Пытался налаживать свой УЗЧ, потом подключил эталонный «Аккорд-201 стерео», а там то же самое. Вот таким оказался кристально чистый звук кристаллического детектора, который, казалось бы, здесь было нечем испортить! Тогда только и задумался о том, что всякий конденсатор в схеме должен заряжаться и разряжаться, а диоды не должны этому мешать.
   И, наконец, то исключение, о котором я писал в самом начале. Это промышленная ламповая конструкция, так называемый «Signal tracer». Не знаю, выпускались ли в СССР подобные приборы. В США, как я понимаю, эти трейсеры производились для начинающих радиолюбителей, которые не могут позволить себе приобрести такую профессиональную аппаратуру, как генератор сигналов и осциллограф. Этот прибор представляет собой высокочувствительный усилитель звуковой частоты со встроенной динамической головкой, и с его помощью можно проследить прохождение сигнала в радиоприёмнике от детектора до громкоговорителя. А в режиме амплитудной демодуляции можно проверить прохождение сигналов от самой антенны до детектора. И вот у одного из таких приборов — Stark ST-2 — в режиме амплитудной демодуляции ко входу подключается именно такая нелепая схема.

Трейсер Heathkit T3 собран по похожей схеме, но не имеет встроенного режима амплитудной демордуляции. Он комплектуется детекторной головкой, и она опять зачем-то сделана именно по «запрещённой» схеме.
   Так почему же иногда работают те схемы, которые работать не должны? Дело здесь, скорей всего, в особенностях применявшихся тогда точечных германиевых диодов. При малых уровнях сигнала сопротивление диода в прямом и в обратном направлениях примерно одинаковое, и не очень большое, так что цепи заряда и разряда стоящего последовательно с диодом конденсатора не разрываются. Таким образом, конденсатор, несмотря на наличие диода, постепенно заряжается до величины постоянной составляющей входного сигнала. При повышении амплитуды входного сигнала диод начинает проводить в одну сторону чуть лучше, чем в другую, конденсатор начинает перезаряжаться, отодвигая рабочую точку диода обратно на горизонтальный участок. Но при удачном выборе ёмкости конденсатора этот сдвиг происходит не очень быстро. Похоже, что такой детектор не сможет выпрямить немодулированную несущую — постоянное напряжение на его выходе будет равно нулю. Но демодуляция слабого сигнала, а также большого сигнала с небольшой глубиной модуляции вполне возможна. Но на мой взгляд попытка улучшить эту схему путём расчёта или подбора номиналов деталей — дело бестолковое, схема исходно ошибочна.
   Сейчас в радиоприёмниках редко можно встретить детектор на диоде — их заменили интегральные схемы. Применяемые в детекторах кремниевые диоды (в том числе диоды Шотки) имеют очень большое сопротивление в обратном направлении и очень резкий подъём вольт-амперной характеристики в прямом направлении. В связи с этим подобные абсурдные схемы не работают и практически забыты, что, конечно, не может не радовать.

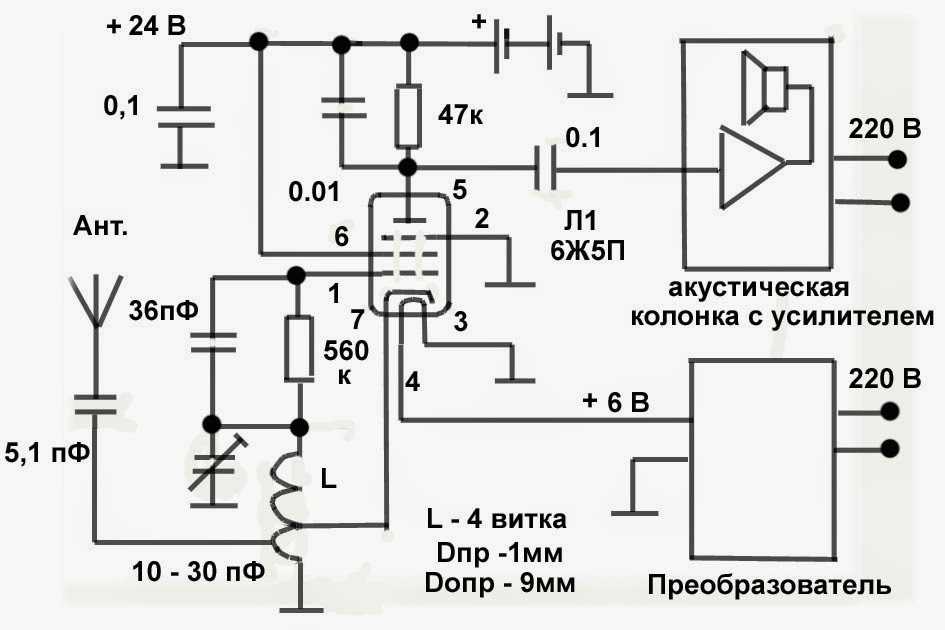

  • Сверхрегенератор с рамочной антенной

    Этот пост я написал 16 апреля 2008 г. в сообщество «Рождённый с паяльником». Поскольку в последние несколько лет пишу только в свой…

  • О работе автогенератора энергосберегающей лампы на активную нагрузку

    Почти семь лет назад (как быстро летит время!) я уже писал о том, как можно использовать электронный балласт от неисправной энергосберегающей…

  • Интересная схема: стабилизатор напряжения с «отключкой»

    Пытаюсь починить радиоприёмник PHILIPS AE2480/12. Схемы его, как ни удивительно, в Интернете нет. В поисках чего-то похожего набрёл на схему…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

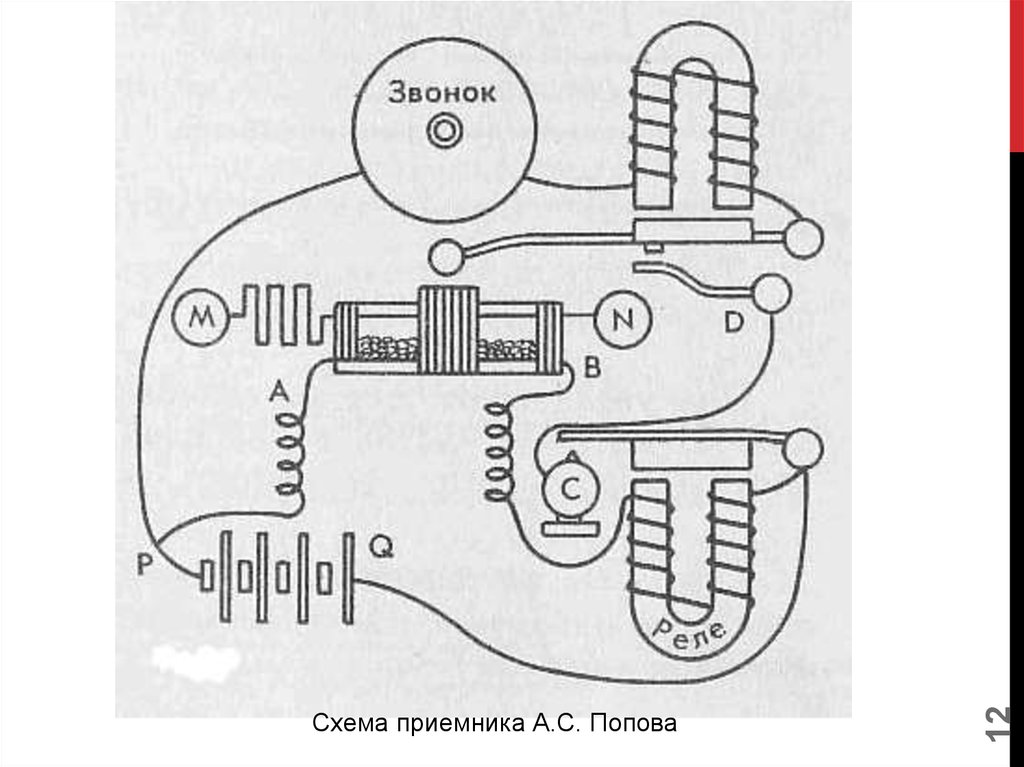

Простейший радиоузел – забытые радио схемы

(По журналу «Радио», 1950 г., № 1)

Отмечая ценное начинание радиокружков и отдельных радиолюбителей, осуществляющих постройку небольших радиоузлов для радиофикации школ, колхозов, поселков и отдельных домов, мы приводим описание небольшого радиоузла, который вполне может быть использован для указанных целей. Такой радиоузел позволяет вести прием и трансляцию передач центрального или местного радиовещания, производить проигрывание граммофонной записи и вести собственное вещание от микрофона. Выходная мощность радиоузла достаточна для обслуживания 20—30 маломощных громкоговорителей. Питание радиоузла производится от сети переменного тока напряжением 110, 127 или 220 в. Потребляемая от сети мощность при приеме станций или при работе от микрофона составляет около 100 и при воспроизведении граммзаписи около 130 βι

Фиг. 37. Блоксхема простейшего радиоузла. П — приемник; 3 — звукосниматель; М — микрофон; У — усилитель; В — выпрямитель; Г—контрольный громкоговоритель.

Блоксхема. Как видно из фиг. 37, основной частью радио, узла является усилитель низкой частоты У, к которому добавляются: 1) ‘приемная часть Я, служащая для приема радиопередачи; 2) граммофонное устройство 3, состоящее из звукоснимателя и граммофонного электродвигателя и 3) микрофон М для передачи местной программы с узла.

Радиоузел питается от общего для всех его частей выпрямителя В. Для контроля работы узла служит отдельный маленький громкоговоритель Г.

Принципиальная схема. Основной частью схемы (фиг. 38)

является усилитель, имеющий три каскада усиления.

Первые два каскада (усиление напряжения) собраны на сопротивлениях. В обоих каскадах применяются лампы типа 6Ж7. В оконечном каскаде применена лампа типа 6Л6, работающая на специальный выходной трансформатор Тр2. Особенностью усилителя является то, что ею первый каскад используется в разных режимах в зависимости от рода

Фиг. 38. Принципиальная схема простейшего радиоузла.

работы узла. Во время приема радиовещательных станций, когда переключатель #3 стоит в положении 1% лампа Л\ усилителя работает в качестве сеточного детектора. К ее управляющей сетке через конденсатор Сб подключен контур, состоящий из катушек L{ или L2 и конденсаторов С3, С4 или С5. Переключатели П\ и П2 служат для перехода на прием любой из трех станций, две из которых работают в диапазоне длинных (700—2 000 лО и одна—в диапазоне средних (200—500 Λί) волн.

Постоянная обратная связь, подаваемая с анода лампы Л i (через катушку связи L3) на одну из работающих катушек Li или L2 увеличивает чувствительность и избирательность приемника. Антенна А подключается через конденсатор С\9 от величины емкости которого в известной мере зависит чувствительность и избирательность приемника.

Когда переключатель Я3 находится в положении 2, к сетке лампы Л\ подключается электромагнитный звукосниматель Зв. В случае применения пьезоэлектрического звукоснимателя гнезда его следует зашунтировать сопротивлением (на схеме оно показано пунктиром). Переключатель Я4 включает электродвигатель проигрывателя.

Для работы от микрофона переключателем Я3 к сетке лампы Лг подключается вторичная обмотка Я микрофонного трансформатора Три К его первичной обмотке I можно подключить угольный или динамический микрофон: первый включается в гнезда второй — в гнезда Мд. Выключатель Вк\ является общим для обоих микрофонов.

Напряжение для питания угольного микрофона снимается с сопротивления /?3, включенного в катод лампы Ли Анодной нагрузкой этой лампы является сопротивление /?4. Напряжение на анод и экранную сетку лампы подается через развязывающий фильтр R% Cq.

Напряжение звуковой частоты подается на управляющую сетку лампы Л2 через конденсатор Сю. Переменное сопротивление /?7 служит регулятором громкости.

Второй каскад усилителя совершенно аналогичен первому. Питание на анод лампы Л2 подается через развязывающий фильтр Rn Сι2. Наличие развязывающих цепей в анодах первых двух ламп обязательно, так как иначе два каскада на пентодах легко самовозбуждаются. Для предотвращения самовозбуждения в каждой из ламп предусмотрено также самостоятельное автоматическое смещение. В анод лампы Л2 включена цепь регулировки тембра, состоящая из конденсатора Сι3 и переменного сопротивления Ri2. В анодную цепь последней ла1мпьг Л3 ‘включена первичная / обмотка выходного трансформатора Тр2, к вторичным //, III и IV обмоткам которого подключаются контрольный громкоговоритель Г и трансляционные линии на 15 и 30 в, имеющие самостоятельные выключатели Вк2, Вк3 и Вки Гнезда Τι и Т2 служат для включения контрольных телефонных трубок.

Питается усилитель от выпрямителя на лампе 5Ц4С. Дроссель Др и конденсаторы С17 С18 образуют сглаживающий фильтр. Лампочка Л$ служит указателем включения радиоузла!.

Конструкция, детали и монтаж. Внешний вид радиоузла показан на фиг. 39. Весь радиоузел размещается на угловом шасси, изготовленном из фанеры, мягкой стали или алюминия.

Размеры, форма и разметка шасси приведены на фиг. 40. Передняя панель шасси расположена наклонно· по отношению к горизонтальной его части. На ней смонтированы основные органы управления узлом —переключатели Пи П23, Пи регулятор громкости Rr, регулятор тембра R12 и выключатели Вк\, Вк2, Вк3, Вки Для вентиляции в этой панели высверлены мелкие отверстия. В центре панели укреплен контрольный, динамик типа ГД 0,35 («Малютка») Крепится наклонная панель к шасси под углом1 (60° при (помощи уголка да дерева, и!ли алюминия.

На’ горизонтальной части шасси сверху размещаются все лампы, выходной трансформатор, Тр2 и вся силовая часть узла (трансформатор Тр3, дроссель фильтра Др, электролитические конденсаторы Си, С]8 и лампа Ли а на задней его стенке монтируются зажимы для подключения трансляционных линий и гнезда для включения антенны и заземления.

Для надежности) (экранировки и удобства монтажа верхнюю панель Щаоаи можно выполнить из двух частей: передней накладки из листового алюминия и основной фанерной панели1. При этом все детали усилителя монтируются на алюминиевой накладке (фиг. 41), которая служит также скрепляющим звеном .между наклонной « горизонтальной частями всего шасси. В этом случае необходимость в специальном деревянном уголке отпадает.

При монтаже нужно следить за тем, чтобы соединительные Провода сеточ)ньгх и анодных цепей были как можно короче. Если длина этих проводов будет превышать не-

Фиг. 39. Внешний вид радиоузла.

Фиг. 40. Размеры, форма и разметка шасси радиоузла.

Фиг. 41. Алюминиевая накладка для передней части шасси.

сколько сантиметров, их следует экранировать заземляемым с обоих концов металлическим чулком. Экранировать следует также провода, идущие от выходною трансформатора к выключателю Вк2 и к динамику, поскольку эта цепь близко расположена от сеточных цепей ламп Л\ и Л2. Шнур от звукоснимателя тоже экранируется, а его корпус и корпус граммофонного электродвигателя заземляются. Соблюдение этих требований повысит устойчивость работы усилителя и устранит возможность появления фона переменного тока.

В описываемом радиоузле применены в основном готовые заводские радиодетали. Самодельными деталями радиоузла являются только микрофонный трансформатор Тр{ и выходной трансформатор Тр2.

Трансформатор Трх собирается на сердечнике сечением около 3 см2 из пластин Ш-11. Первичная обмотка I трансформатора содержит 420 витков провода ПЭ 0,12, а вторичная II — 8 400 витков про!вода ПЭ 0,08.

Для предотвращения фона переменного тока при работе узла1 от микрофона микрофонный трансформатор надо располагать как можно дальше от силовой части. Наиболее выгодное положение его на шасси определяется опытным путем при налаживании усилителя. Этот трансформатор желательно также поместить -в экран, изготовленный из мягкой стали.

Выходной трансформатор Тр2 собирается на сердечнике из пластин Ш-32 (толщина пакета — 35 мм). Первичная его обмотка I имеет 2 550 витков! провода ПЭ 0,25—0,3, а вторичные III и IV (две секции) —по 310 витков провода ПЭ 0,55—0,6. Обмотка, II служит для включения контрольною динамика «Малютка»; она состоит из НО витков провода ПЭ 0,64. Наличие этой обмотки необязательно, так как контрольный динамик с выходным трансформатором, рассчитанным на рабочее напряжение 15 или 30 в, можно подключать через выключатель Вк2 к зажимам соответствующей трансляционной линии.

Силовой трансформатор Тр3 мощностью 80—100 вт можно изготовить самому или использовать любой соответствующий для этого заводской трансформатор от радиоприемника.

Для приема радиовещательных станций применены катушки входного контура от приемника «Родина» с намотанной на их каркасе дополнительной катушкой обратной связи L3. В этом случае коротковолновая катушка, расположенная в середине каркаса, удаляется, а на ее место помещается склеенное из полоски плотной бумаги шириной 20 мм бумажное кольцо, которое должно свободно перемещаться по каркасу. На кольце проводом ПЭ 0,15—0,2 наматывают две секции катушки L3, первая I из которых содержит 15. а вторая II— 50 витков. Начало и конец этой катушки подводятся к свободным лепесткам, укрепленным на нижней части каркаса (фиг. 42).

Фиг. 42. Устройство катушки приемной части радиоузла.

Для переключателей Яь Я2 и Я3 можно взять по одной плате стандартного переключателя диапазонов. Выключатель Я4 устанавливается возле граммофонного электродвигателя на верхней крышке ящика.

Подстроечные конденсаторы С3, С4 и С5 с наибольшей емкостью 30—50 мкмкф могут быть любого типа.

Электролитические кон. денсаторы С7 и Сц должны быть рассчитаны на рабочее напряжение 6—8 в, конденсатор С16 — на 25 в, а Сγ7 и Cis —на 450 в.

Дроссель фильтра Др можно взять любого типа, но он должен быть рассчитан на ток 80—85 ма и обладать сопротивлением 200—

300 ом.

Весь радиоузел заключен в деревянный ящик, размеры которого приведены на фиг. 43. Граммофонный электродвигатель и звукосниматель крепятся на верхней крышке ящика. Электродвигатель следует тщательно амортизировать при помощи пористой резины, прокладываемой под крепежные болты. Последние рекомендуется не затягивать очень туго. При плохой амортизации двигателя возникает характерное гудение, являющееся следствием колебаний звукоснимателя с частотой вибрации электродвигателя.

Налаживание и управление. Перед включением усилителя следует тщательно проверить правильность монтажа. При точном соблюдении значений электрических величин, указанных на схеме, усилитель должен нормально работать без особой подгонки режима и налаживания схемы.

Если данные деталей, установленных в усилителе, несколько отличаются от указанных «а схеме, то необходимо проверить режим .работы1 ламп. Рекомендуемые напряжения на электродах ламп указаны на схеме фиг. 38. Все напряжения измерены по отношению к земле (корпусу) вольтметром с ‘сопротивлением 2D 000 ом/в.

Первое испытание производится воспроизведением грамм записи и передачей с микрофона. Усилитель следует напитывать при включенной нагрузке. В качестве эквивалента линейной нагрузки может служить электрическая

Фиг. 43. Форма и размеры ящика радиоузла.

лампочка мощностью 25—40 βι напряжением 127 в, подключенная к зажимам линии Л{. При отдаче усилителем нормальной мощности лампочка будет слабо накаливаться и мигать в такт с колебаниями звуковой частоты. В случае испытания усилителя без нагрузки в моменты больших напряжений звуковой частоты может произойти пробой первичной обмотки выходного трансформатора.

Убедившись в нормальной работе усилителя, можно перейти к налаживанию приемной части узла. Для этого к точкам а и б (фиг. 38) присоединяю г конденсатор переменной емкости любого типа с максимальной емкостью 500 мкмкф (н.а схеме он указан пунктиром), а переключатели Я,, Яг устанавливаются в одно из трех положений. Затем, при помощи присоединенного конденсатора настраивают контур на желаемую станцию, работающую в данном диапазоне (подстроечный конденсатор должен при этом находиться в некотором среднем положении).

Настроившись ‘.на нужную станцию, но углу поворота ротора конденсатора переменной емкости примерно определяют величину емкости для постоянного конденсатора, который надо подключить параллельно подстроечному конденсатору вместо переменного (постоянные конденсаторы, присоединяемые параллельно полупеременным, на схеме фиг. 38 не показаны). Подключив требуемый постоянный конденсатор и отключи® конденсатор переменной емкости, Производят настройку на станцию при помощи соответствующего подстроечного конденсатора. Затем подбором емкости конденсатора С2 и положением катушки обратной связи L3 на каркасе следует установить наиболее выгодную величину обратной связи. Все эти операции производятся при включенных антенне и заземлении.

Точно также производится настройка на станции, работающие в других диапазонах. После окончания (налаживания к радиоузлу можно подключит,ь( трансляционные линии, нагруженные громкоговорителями.

Окончательно радиоузел испытывается при полной линейной нагрузке транслированием всех видов передач (микрофон, (радио, гра1м!мзапись).

Источник: В. В. ЕНЮТИН, ШЕСТНАДЦАТЬ РАДИОЛЮБИТЕЛЬСКИХ СХЕМ, ВТОРОЕ ИЗДАНИЕ, ПЕРЕРАБОТАННОЕ, ГОСУДАРСТВЕННОЕ ЭНЕРГЕТИЧЕСКОЕ ИЗДАТЕЛЬСТВО, 1951, ЛЕНИНГРАД

Как мне прочитать схему CB Radio?

Научиться читать радиосхемы гражданских групп очень похоже на научиться читать дорожную карту. Навигационные радиоканалы CB, такие как условные обозначения, сокращения и линии, похожи на символы для чтения дорожной карты. С ключом, который идентифицирует символы схемы и некоторые знания основ электроники, ваша схема радиосвязи CB больше не будет загадкой.

Хотя существует большое разнообразие электронных компонентов, каждый из которых имеет свой собственный символ и рейтинг, количество, необходимое для считывания радиосхемы CB, сравнительно ограничено. Общие символы, которые вы встретите, включают в себя символы для резистора, конденсатора, антенны, микрофона, диода, переключателя, транзистора, реостата и заземления. Конечно, в большинстве любительских радиоприемников их больше, и они будут различаться в зависимости от марки и модели вашего радиооборудования CB.

Радиоприемники большинства граждан продаются вместе с руководством пользователя, включая схему радиосвязи CB. Руководство должно содержать ссылочный ключ для вашей схемы. Например, ваша схема может включать символ для диода с буквой D, для диода, за которым следует номер 35. Ссылаясь на ваше руководство, вы можете найти функцию и спецификации для этого конкретного диода.

Другие компоненты электронной схемы обозначены буквами и цифрами, чтобы включать как можно больше информации в ограниченном пространстве. Большинство компонентов схемы имеют логическую маркировку, например, «R5 10K Ω». На языке схем это указывает на определенный резистор — R5 — в вашей цепи со значением сопротивления 10000 Ом — 10 кОм.

Подобная логическая маркировка идентифицирует большинство других элементов схемы CB. Символ для источника питания с «12 В постоянного тока» обозначает 12-вольтный источник постоянного тока. Если источник питания переменного тока (AC), на чертеже будет отображаться волнистая линия, представляющая синусоидальную волну, которой предшествует номинальное напряжение.

Линии на радиосхеме CB указывают на проводники, по которым протекает ток. В вашем CB-радио эти проводники могут быть проводами с цветовой кодировкой или металлическими проводниками на монтажной плате. Когда две сплошные линии на вашей схеме встречаются в точке, это означает, что два пути проводника имеют физическое соединение. Если одна линия имеет дугу над другой, это означает, что между проводниками нет физического соединения.

Гражданские радиостанции, как правило, имеют более одного доступного канала, доступного через различные положения на коммутаторе или тюнере. Условные обозначения будут различаться в зависимости от типа переключателя или компонента настройки. Коммутатор направляет ток через выбранные компоненты схемы, чтобы разрешить прием и передачу по указанному каналу. На некоторых схемах различные пути обозначены цветовым кодированием для удобства чтения, тогда как другие пути могут быть идентифицированы буквенно-цифровым способом.

Символы для чтения радиосхем CB доступны в руководствах по эксплуатации, книгах по электронным схемам и в Интернете, а также информация об основах электроники. Схемы доступны онлайн для многих моделей любительского радио. Обладая ключом для схемотехнических символов и базовыми знаниями в области электроники, вы должны успешно ориентироваться в дорожной карте радиотехнических схем CB.

ДРУГИЕ ЯЗЫКИ

Россиян предупредили о новой схеме мошенничества на фоне санкций

Уход с российского рынка некоторых зарубежных компаний может привести к появлению новой схемы мошенничества, которая предполагает, что злоумышленники начнут распродавать товар, якобы оставшийся после остановки работы иностранных фирм.​ Такое мнение в беседе с радио Sputnik выразил сопредседатель Национального союза защиты прав потребителей Алексей Егармин.

Из-за введения санкций против России страну покинули или заявили об уходе более 250 иностранных компаний. Заморозить экспорт «временно» или «до особого распоряжения» решили автомобильные, авиационные компании, производители косметики, разработчики программного обеспечения, представители сферы питания, производители одежды и ювелирные дома.

В период нестабильности на рынке всегда «находятся люди, которые готовы ее заполнить своими предложениями нелегального характера», считает Егармин. По его словам, предложения мошенников будут адаптированы под текущие события.

«Например, россиянам будут предлагать остатки брендовых вещей за три копейки или билеты на закрытые распродажи, которые проходят ночью. Профессиональные обманщики тонко чувствуют конъюнктуру и формируют под нее свои предложения», — объяснил эксперт.

Он рекомендовал россиянам не соглашаться на предоплату при покупке «санкционных» товаров и в целом оставаться бдительными, потому что «шансы, что предложения мошенников принесут вам желанную вещь, крайне низки и стремятся к нулю».

Ранее эксперт по информационной безопасности Олег Седов рассказал в интервью радио Sputnik о том, как мошенники удерживают внимание потенциальной жертвы, чтобы завладеть ее деньгами. По его словам, они пытаются удивить либо очень плохими, либо очень хорошими новостями. Также эксперт по безопасности Василий Томилин дал советы, как избежать утечки личных данных. Об этом сообщили «Невские новости».

Читайте также:

• Какие санкции ввёл Запад против России и чем ответила Москва • Как накалялась ситуация на Украине • Слуцкий: Любые санкции бьют по тому, кто их вводит



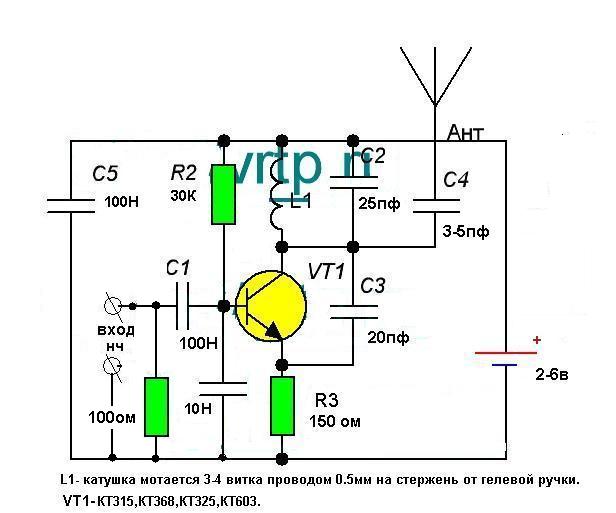

9.6: Радиосхемы — Workforce LibreTexts

(а) Хрустальное радио. (b) Модулированный RF на антенне. (c) Выпрямленный RF на диодном катоде, без фильтрующего конденсатора C2. (d) Демодулированный звук в наушники.

Система заземления антенны, схема резервуара, пиковый детектор и наушники являются основными компонентами кристаллического радиоприемника . См. рисунок выше (а). Антенна поглощает передаваемые радиосигналы (b), которые попадают на землю через другие компоненты.Комбинация C1 и L1 составляет резонансный контур, именуемый колебательным контуром . Его цель состоит в том, чтобы выбрать один из множества доступных радиосигналов. Переменный конденсатор С1 позволяет настраивать на различные сигналы. Диод пропускает положительные полупериоды ВЧ, удаляя отрицательные полупериоды (в). Размер C2 позволяет фильтровать радиочастоты из огибающей RF (c), пропуская звуковые частоты (d) в гарнитуру. Обратите внимание, что для кристаллического радио не требуется источник питания.Германиевый диод с более низким прямым падением напряжения обеспечивает большую чувствительность, чем кремниевый диод.

Хотя выше показаны магнитные наушники с сопротивлением 2000 Ом, керамические наушники, иногда называемые кристаллическими наушниками, более чувствительны. Керамический наушник желателен для всех, кроме самых сильных радиосигналов

.

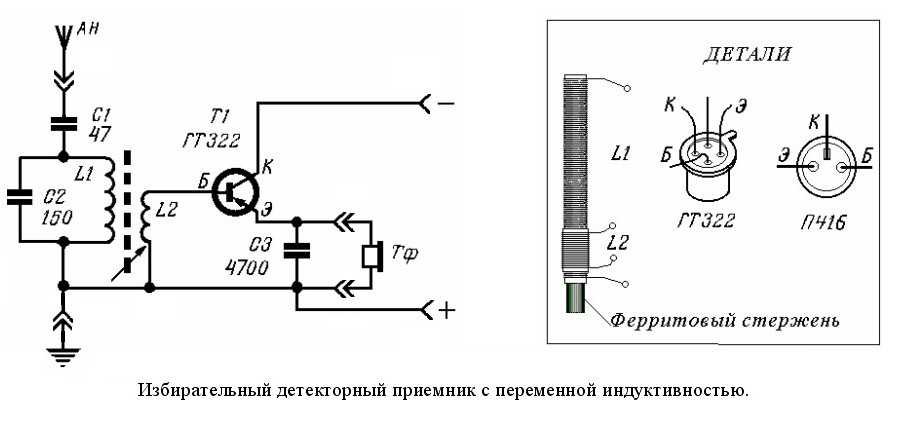

Схема на рисунке ниже дает более сильный выходной сигнал, чем кварцевый детектор. Поскольку транзистор не смещен в линейной области (без базового резистора смещения), он работает только в течение положительных полупериодов ВЧ-входа, обнаруживая модуляцию звука. Преимуществом транзисторного детектора является усиление в дополнение к обнаружению. Эта более мощная схема может легко управлять магнитными наушниками 2000 Ом. Обратите внимание, что транзистор представляет собой германское PNP-устройство. Это, вероятно, более чувствительно из-за более низкого 0,2 В V BE по сравнению с кремнием. Однако кремниевое устройство все равно должно работать. Обратная полярность батареи для кремниевых устройств NPN.

т.р. Один, один транзисторный радиоприемник. Резистор без смещения вызывает работу детектора.После Стоунера, рис. 4.4А. [ДЛС]

Наушники с сопротивлением 2000 Ом больше не являются широко доступными товарами. Тем не менее, наушники с низким импедансом, обычно используемые с портативным аудиооборудованием, могут быть заменены в сочетании с подходящим аудиотрансформатором. Подробности см. в томе 6 «Эксперименты», «Схемы переменного тока», «Чувствительный аудиодетектор».

Схема на рисунке ниже добавляет аудиоусилитель к кристаллическому детектору для большей громкости наушников. В оригинальной схеме использовались германиевые диод и транзистор.[DLS] Германиевый диод можно заменить диодом Шоттки. Кремниевый транзистор можно использовать, если резистор смещения базы изменен в соответствии с таблицей.

Радиоприемник Crystal с одним транзисторным аудиоусилителем, базовое смещение. После Стоунера, рис. 4.3А. [ДЛС]

Дополнительные радиосхемы на кристаллах, простые однотранзисторные радиоприемники и более совершенные радиоприемники с малым числом транзисторов см. в Wenzel [CW1]

.

Regency TR1: первый серийный транзисторный радиоприемник, 1954 год.

Схема на рисунке ниже представляет собой интегральную схему AM-радио, содержащую все активные радиочастотные схемы в одной ИС. Все конденсаторы и катушки индуктивности, а также несколько резисторов являются внешними по отношению к ИС. Переменный конденсатор емкостью 370 Пф настраивает желаемый радиочастотный сигнал. Переменный конденсатор емкостью 320 пФ настраивает гетеродин на 455 кГц выше входного ВЧ-сигнала. Радиочастотный сигнал и частоты гетеродина смешиваются, создавая солнце и разницу между ними на контакте 15. Внешний керамический фильтр 455 кГц между контактами 15 и 12 выбирает разностную частоту 455 кГц.Большая часть усиления находится в усилителе промежуточной частоты (ПЧ) между контактами 12 и 7. Диод на контакте 7 восстанавливает звук с ПЧ. Некоторая автоматическая регулировка усиления (АРУ) восстанавливается и фильтруется в постоянном токе и подается обратно на контакт 9.

IC-радио, After Signetics [SIG]

На рисунке ниже показана обычная механическая настройка (а) входного ВЧ-тюнера и гетеродина с настройкой на варакторном диоде (б). Сетчатые пластины двойного конденсатора переменной емкости делают его громоздким.Экономически целесообразно заменить его варикапными подстроечными диодами. Увеличение обратного смещения V tune уменьшает емкость, что увеличивает частоту. V мелодия может производиться потенциометром.

Радиомодем на ИС, сравнение (a) механической настройки с (b) электронной настройкой варикапа и диода. [SIG]

На рисунке ниже показан AM-радиоприемник с еще меньшим количеством деталей. Инженеры Sony включили полосовой фильтр промежуточной частоты (ПЧ) в 8-контактную микросхему.Это позволяет отказаться от внешних трансформаторов ПЧ и керамического фильтра ПЧ. Компоненты настройки LC по-прежнему требуются для радиочастотного (RF) входа и гетеродина. Хотя переменные конденсаторы можно было бы заменить подстроечными диодами варикапов.


Компактное радио на ИС не требует внешних фильтров ПЧ. После Sony [SNE]

На рисунке ниже показано FM-радио с небольшим количеством деталей на основе интегральной схемы TDA7021T от NXP Wireless. Громоздкие внешние трансформаторы фильтра ПЧ были заменены фильтрами R-C.Резисторы встроенные, конденсаторы внешние. Эта схема была упрощена по сравнению с рис. 5 в техническом описании NXP. См. рис. 5 или 8 таблицы данных для опущенной схемы уровня сигнала. Простая схема настройки взята из тестовой схемы на рис. 5. Рисунок 8 имеет более сложный тюнер. Техническое описание На рис. 8 показано стереофоническое FM-радио с аудиоусилителем для управления динамиком. [NXP]

IC FM-радио, цепь мощности сигнала не показана. После NXP Wireless Рисунок 5.[NXP]

Для строительного проекта рекомендуется использовать упрощенное FM-радио, показанное на рисунке выше. Для катушки индуктивности 56 нГн намотайте 8 витков неизолированного провода #22 AWG или магнитного провода на сверло диаметром 0,125 дюйма или другую оправку. Снимите оправку и растяните ее до длины 0,6 дюйма. Конденсатор настройки может быть миниатюрным подстроечным конденсатором.

На рисунке ниже показан пример ВЧ-усилителя с общей базой (CB). Это хорошая иллюстрация, потому что она выглядит как CB из-за отсутствия сети смещения. Поскольку смещения нет, это усилитель класса С.Транзистор проводит менее 180 o входного сигнала, потому что для 180 o класса B требуется смещение не менее 0,7 В. Конфигурация с общей базой имеет более высокий коэффициент усиления мощности на высоких ВЧ частотах, чем схема с общим эмиттером. Это усилитель мощности (3/4 Вт) в отличие от усилителя небольшого сигнала. Входная и выходная π-цепи согласовывают эмиттер и коллектор с 50-омными входными и выходными коаксиальными выводами соответственно. Выходная π-схема также помогает фильтровать гармоники, генерируемые усилителем класса C.Хотя современные стандарты излучаемых излучений, вероятно, потребуют большего количества секций.

РЧ-усилитель мощности 750 мВт с общей базой класса C. L1 = медный провод #10, 1/2 витка, внутренний диаметр 5/8 дюйма и высота 3/4 дюйма. L2 = луженая медная проволока #14, 1 1/2 витка, внутренний диаметр 1/2 дюйма, расстояние между ними 1/3 дюйма. После Texas Instruments [TX1]

Пример высокочастотного усилителя с общей базой показан на рисунке ниже. Схема с общей базой может быть переведена на более высокую частоту, чем другие конфигурации. Это обычная базовая конфигурация, поскольку базы транзисторов заземлены по переменному току конденсаторами емкостью 1000 пФ. Конденсаторы необходимы (в отличие от класса C, рисунок выше), чтобы позволить делителю напряжения 1KΩ-4KΩ смещать базу транзистора для работы класса A. Резисторы 500 Ом являются резисторами смещения эмиттера. Они стабилизируют ток коллектора. Резисторы 850 Ом являются коллекторными нагрузками постоянного тока. Трехкаскадный усилитель обеспечивает общее усиление 38 дБ на частоте 100 МГц с полосой пропускания 9 МГц.

Усилитель с низким коэффициентом усиления класса А с общей базой.После Texas Instruments [TX2]

Каскодный усилитель имеет широкую полосу пропускания, как усилитель с общей базой, и умеренно высокое входное сопротивление, как схема с общим эмиттером. Смещение для этого каскодного усилителя (рисунок ниже) разработано в примере проблемы Ch 4.

Каскодный усилитель слабого сигнала с высоким коэффициентом усиления класса А.

Эта схема (рисунок выше) моделируется в разделе «Каскод» главы 4 BJT. Используйте радиочастотные или микроволновые транзисторы для наилучшей высокочастотной характеристики.

PIN-диод Переключатель T/R отключает приемник от антенны во время передачи.

Переключатель PIN-диодной антенны для приемника пеленгатора.

Аттенюатор с PIN-диодами: PIN-диоды работают как резисторы с переменным напряжением. После Лин [LCC].

PIN-диоды объединены в сеть π-аттенюаторов. Встречно-последовательные диоды компенсируют некоторые гармонические искажения по сравнению с одинарным последовательным диодом.Фиксированный источник питания 1,25 В смещает в прямом направлении параллельные диоды, которые не только проводят постоянный ток от земли через резисторы, но и проводят ВЧ на землю через конденсаторы диодов. Управляющее напряжение V управления увеличивает ток через параллельные диоды по мере его увеличения. Это уменьшает сопротивление и затухание, пропуская больше РЧ от входа к выходу. Затухание около 3 дБ при V control = 5 В. Затухание 40 дБ при V control = 1 В при плоской частотной характеристике до 2 ГГц.При V control = 0,5 В, затухание 80 дБ на 10 МГц. Однако частотная характеристика слишком сильно различается для использования. [​​​​​​​LCC]

Аналоговые схемы основной полосы частот для программно-определяемой радиостанции

‘) var head = document.getElementsByTagName(«head»)[0] var script = document.createElement(«сценарий») сценарий.тип = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head. appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.Цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») document.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.селектор запросов(«.Информация о цене») var PurchaseOption = toggle. parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный переключать.setAttribute(«расширенная ария», !расширенная) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = окно. выборка && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) модальный.domEl.addEventListener(«закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.setAttribute( «действие», formAction. replace(cartURL, cartModalURL) ) var formSubmit = Buybox.перехват формы отправки ( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { form.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.представить() } ) form.addEventListener («отправить», formSubmit, ложь) document. body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var узкаяBuyboxArea = покупная коробка.смещениеШирина -1 ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option. querySelector(«.цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (allOptionsInitiallyCollapsed || узкаяBuyboxArea && индекс > 0) { переключать.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } еще { переключить.щелчок() } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Автоматизированный иерархический синтез радиочастотных интегральных схем и систем

Фабио Пассос получил степень доктора философии. Степень доктора наук Университета Севильи, Севилья, Испания, в 2018 году, когда он работал в Институте микроэлектроники Севильи (IMSE-CNM), Севилья, Испания. Он проводил исследования в нескольких академических и промышленных учреждениях, таких как IMEC, Instituto de Telecomunicações, Университет Барселоны и Analog Devices. В настоящее время он является научным сотрудником Instituto de Telecomunicações, Лиссабон, Португалия. Его исследовательские интересы включают моделирование пассивных радиочастотных устройств и методологии автоматизированного проектирования радиочастотных и миллиметровых цепей.Он был удостоен нескольких наград за лучшую работу, награды конкурса EDA на SMACD 2016 и престижной премии EDAA за выдающуюся диссертацию в 2019 году.



Элисенда Рока получила докторскую степень степень по физике в Университете Барселоны, Испания, в 1995 г. С ноября 1990 г. по апрель 1995 г. она работала в IMEC, Лёвен, Бельгия. С 1995 года она работает в Instituto de Microelectrónica de Sevilla (IMSE-CNM-CSIC), Испания, где занимает должность штатного научного сотрудника. Она также является соавтором более 150 статей в международных журналах, книгах и материалах конференций. Ее исследовательские интересы лежат в области методов моделирования и проектирования аналоговых, смешанных сигналов и радиочастотных интегральных схем. Она принимала участие в нескольких исследовательских проектах с различными учреждениями: Комиссией ЕС, ЕКА и ONR-NICOP.



Р. Кастро-Лопес получил степень «Licenciado en Física Electrónica» (степень магистра электронной физики) и «Doctor en Ciencias Físicas» (Ph.D.) Университета Севильи, Испания, в 1998 и 2005 годах соответственно. С 1998 года он работает в Институте микроэлектроники Севильи (CSIC-IMSE-CNM) Испанского центра микроэлектроники, где в настоящее время занимает должность штатного научного сотрудника. Его исследовательские интересы лежат в области интегральных схем, особенно проектирования и автоматизированного проектирования аналоговых и смешанных схем. Он участвовал в нескольких национальных и международных научно-исследовательских проектах и ​​является соавтором более 50 международных научных публикаций, включая журналы, доклады на конференциях, главы в книгах и книгу «Методологии и инструменты на основе повторного использования в разработке аналоговых и смешанных интегральных схем» ( Спрингер, 2006).



Франциско В.В. Фернандес получил докторскую степень. получил степень в области микроэлектроники в Университете Севильи, Испания, в 1992 г. В 1993 г. он работал научным сотрудником с докторской степенью в KUL, Бельгия. С 1995 по 2009 год он был адъюнкт-профессором кафедры электроники и электромагнетизма Университета Севильи, где в 2009 году получил звание профессора. Он также является научным сотрудником IMSE-CNM. Он является автором более 250 статей в международных журналах и на конференциях.Его исследовательские интересы связаны с проектированием и методологией проектирования аналоговых, смешанных сигналов и радиочастотных цепей. С 2005 по 2015 год был главным редактором отдела интеграции журнала СБИС (Elsevier).

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера на прием файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно.Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

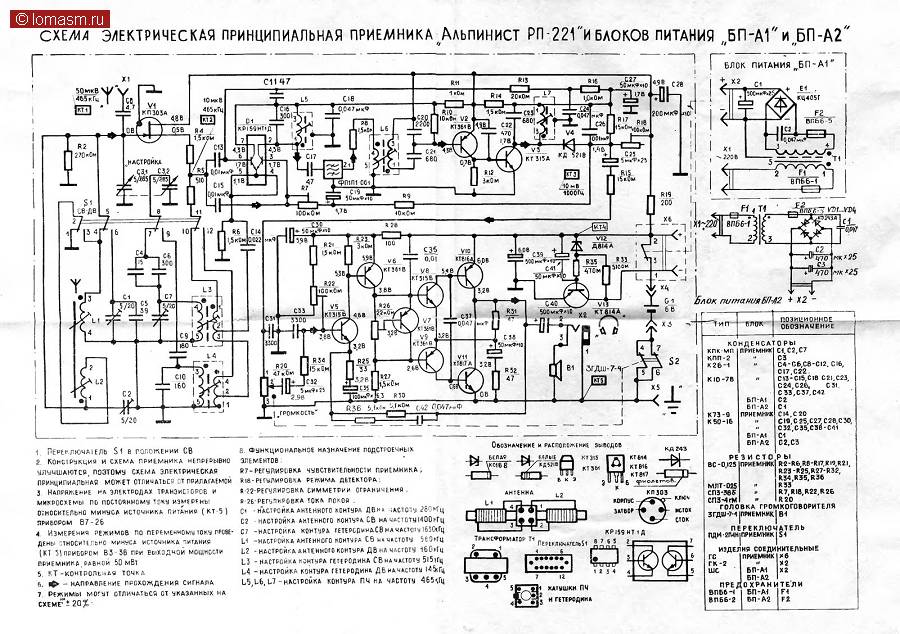

Полные радиосхемы





Разработка радиосхем вокруг одной ИС с одинаковыми физическими Размер (и форма) одного транзистора иллюстрируется следующим. То Микросхема — это Ferranti ZN414, который содержит эквивалент 10 транзисторов в полная схема trf (настроенная радиочастота), обеспечивающая три этапа rf приложение, детектор и АРУ (автоматическая регулировка усиления).

ZN414 имеет три провода, обозначенные как вход, выход и земля. Это обеспечивает полная радиосхема сама по себе для подключения к внешней настроенной цепи, выходной развязывающий конденсатор, резистор обратной связи и второй развязывающий конденсатор и резистор agc. Как и для любого высокочастотного устройства с высоким коэффициентом усиления, существуют определенные требования. необходимо соблюдать для обеспечения стабильной и надежной работы. Это:

Все провода, соединяющие компоненты с ИС, должны быть как можно короче.

Выходной развязывающий конденсатор следует подключать очень короткими проводами к выходу и заземлению ZN414.

Настроенная цепь должна находиться как можно дальше от батареи. и от громкоговорителя и проводов, соединяющих эти компоненты с цепью.

«Заземленная» сторона настроечного конденсатора (подвижная часть) должна быть подключен к месту соединения резистора обратной связи и второй развязки конденсатор.


Рис.1. Интегральная схема ZN414 состоит из предварительного усилителя, за которым следуют тремя каскадами ВЧ-усиления и, наконец, транзисторным детектором. это «полная» радиосхема, требующая минимума внешних компонентов работать.


Рис. 2


Рис. 3. Схема высококачественного приемника на интегральной микросхеме ZN414. Это дизайн Ферранти. Значения компонентов указаны на принципиальной схеме. В качестве источника питания используется 9-вольтовая батарея.


Рис.4. Принципиальная схема AM/FM-приемника на интегральной микросхеме TDA1071. (Маллард).

———- Таблица 1. Детали схемы приемника AM/FM.

————

Резисторы

Все резисторы CR25 10 %, если не указано иное R1 560 KO R2 220 KO R3 220 КО R4 8.2 КО R5 220 КО R6 15K4 R7 1 КО R8 15 КО R9 47 0 R10 100 КО R11 22 KO Миниатюрный карбоновый потенциометр с предустановкой, Philips 2322 410 03309 R12 680 R13 2.2 КО R14 33 КО

Конденсаторы

С1 С2 С3 С4 N5 С6 С7 С8 С9 С10 С11 С12 С13 С14 C15 C16 C17 C18 C19 C20 C21 C22 C23 C24 C25 C26 C27 68 пФ 100 нФ 27 пФ 68 пФ 68 нФ 100 нФ 68 нФ 270 пФ 120 пФ 100 нФ 560 пФ 22 пФ 270 пФ 130 пФ 22 пФ 22 нФ 100 мкФ, 4 В 68 нФ 100 нФ 68 нФ 10 ALF, 25 В 3.3 нФ 230 нФ 22 нФ 150 пФ 18 пФ 3,3 пФ

Эти компоненты являются частью объединенного конденсатора настройки

Обмотка данные Т1

Первичная обмотка: 12 витков, 0,071 мм, эмалированная медь

Вторичный: 2 витка, с резьбой на 1 оборот, эмалированная медь 0,071 мм

Ранее: Токо 7P 0092 T2

Первичный: 12 витков, резьба на 1 витке, эмалированная медь 0,071 мм

Вторичная обмотка: 3 витка, 0,071 мм, эмалированная медь

Бывший Токо 7P 0092 13

Первичный: 3 оборота, 0.071 мм эмалированная медь

Вторичная обмотка: 120 витков, 5 витков с отводом, рана поверх первичной,

Эмалированная медь 0,071 мм

Ранее: Токо 7P 0089 T4

Первичная обмотка: 9 витков с резьбой на 5 витков, эмалированная медь 0,071 мм

Вторичная обмотка: 86 витков, намотана поверх первичной, 0,071 мм, эмалированная медь

Бывший Токо 0089 T5: MW

Первичный: 78 витков, намотанных в один слой, 3 x 3 x 3 x 0,063 мм литцендрата

Вторичный: 4 витка, намотанных на заземляющий конец первичной обмотки 3 х 3 х 3 х 0.063 мм литц Л.В.

Первичная обмотка: 210 витков, волновая обмотка, 9 литцендратов 0,063 мм

Вторичная: 12 витков, рана под первичку, 9 x 0,063 мм, литц

Для Т5 установлены катушки на ферритовом стержне длиной 178 мм, диаметром 9,5 мм.

L1 8 витков, 0,071 мм эмалированная медь.

Бывший Токо 7П 0092

Переключатель

SW1 — SW4 4-полюсный двухпозиционный переключатель

Интегральная схема IC1 TDA1071

Резисторы

Все резисторы

CR25 10% R1 1.2 КО R2 12 KO R3 27 KO R4 27 KO R5 12 KO R6 1 K12 R7 39 R8 27 KO R9 121<0 R10 100 0 R11 10 R 1 2 1 комплект R 1 3 39

Конденсаторы C1 18 пФ C2 3,3 нФ C3 4,7 пФ C4 3,3 нФ C5 12 пФ C6 18 пФ C7 3,3 нФ C8 18 пФ C9 12 пФ* C10 3,3 нФ C11 2,7 пФ C12 5,6 пФ C13 3,3 нФ C14 56 пФ C15 3,3 нФ C16 22 нФ

Данные обмотки

Т1

Первичная обмотка: 2 витка, 0,031 мм, эмалированная медь

Вторичная обмотка: 2 витка, 0,031 мм, эмалированная медь

Бывший: Neosid 5 мм с ферритовым сердечником T2

Первичный: 4 витка, отстоящие на один диаметр 0.71 мм эмалированная медь

Вторичная обмотка: 1 виток, перевитая с первичной обмоткой из эмалированной меди 0,71 мм

Ранее: Неозид 5 мм с ферритовым сердечником L1 3 витка, разнесенные на один диаметр и с резьбой на 1 1/2 витка, эмалированная медь 0,71 мм

Бывший: Neosid 5 мм с ферритовым сердечником

Транзисторы

ТР1, ТР2, ТР3 BF195

Диод

D1 BB110 «Эти компоненты образуют часть сдвоенного подстроечного конденсатора

—————


Рис.5. Входная схема для ЧМ работы приемника на рис. 4 (Маллард).


Рис. 6. Схема печатной платы и расположение компонентов для построения схем рис. 4 и 5.

Базовая радиосхема с использованием минимума компонентов показана на рис. 1. L1 и C1 — это обычная настроенная схема, например, фирменная катушка с высокой добротностью. на ферритовом стержне с соответствующим номиналом подстроечного конденсатора. Альтернативно, L1 можно сделать, намотав примерно 80 витков 0.диаметр 3 мм (30 шт.) эмалированный медный провод на ферритовом стержне длиной от 4 см (1 1/2 дюйма) до 7,5 см (3 дюйма). В этом случае согласующее значение C1 составляет 150 пФ.

Эта схема обеспечит достаточную выходную мощность для управления чувствительным низкоимпедансный наушник с эквивалентным сопротивлением около 500 Ом. Для работы высокоимпедансного кварцевого динамика дополнительный каскад усиления необходим. Эта модифицированная схема показана на рис. 2, для нее требуется еще четыре резисторы, потенциометр, еще один конденсатор и транзистор ZTX300 (или эквивалент).

Потенциометр R4 и резистор R5 обеспечивают регулировку громкости (регулировкой R4). Это можно опустить, если приемник должен быть доведен до минимума. размер, так как направленные эффекты антенны с ферритовым стержнем обычно обеспечивают все необходимые регуляторы громкости. В этом случае замените R4 и R5 одним Резистор 270 Ом.

На рис. 3 показана схема, расширенная для обеспечения производительности, сравнимой с большинства отечественных портативных транзисторных ресиверов с громкоговорителем 8-0 и питается от 9-вольтовой батареи.В этой схеме используются шесть дополнительных транзисторов. и ряд других компонентов, но количество компонентов (и стоимость) по-прежнему существенно меньше, чем у полностью транзисторного приемника сопоставимого качества (это эквивалент набора из 16 транзисторов).

AM/FM РАДИОСТАНЦИИ

Конструкция высокопроизводительного радиоприемника AM/FM показана на рис. 5-4 и 5-5. Эти схемы разработаны Mullard и основаны на встроенной микросхеме TDA 1071. схема, включающая АМ-генератор, АМ-смеситель с АГС, четырехкаскадный дифференциальный усилитель и ограничитель и четырехквадрантный умножитель.Оба утра и ЧМ функции объединены в умножителе, что дает симметричную демодуляцию на AM и квадратное обнаружение с шумоподавлением на FM.

На рис. 4 показана схема AM, работающая от антенны с ферритовым стержнем. Фигура 5-5 показана схема дополнительного интерфейса, необходимого для работы ЧМ, подключен к FM-антенне. Эти схемы будут работать при любом напряжении батареи. от 4,5 вольт до 9 вольт. Для работы в диапазоне FM переключатель AM-FM (SW4) перемещается в положение положение FM выключает микшер и осциллятор AM и переводит FM входной контур в работу.Цепь шумоподавления управляется отдельно переключателем SW1, порог срабатывания шумоподавителя устанавливается потенциометром R11 на рис. 4.

Значения компонентов указаны на двух принципиальных схемах. Полный список также приведены в таблицах 1 и 2.

На рис. 6 показана печатная схема для полных схем рис. 5-4 и 5-5, используя указанные компоненты. Компоненты с индексом F — те, которые находятся во входной цепи (рис. 5). Еще одним компонентом является также показан конденсатор емкостью 300 пФ, расположенный рядом со средневолновой / длинноволновой антенной AM. переключатель, которого нет на соответствующей принципиальной схеме (рис.4).

Обратите внимание, что эта схема завершена только до стадии аудиовыхода, т. е. за ним должны следовать аудиоусилитель и динамик(и) — см. раздел 4. для возможных цепей для использования.


Полное программное обеспечение Радиосхемы и системы: Математическое проектирование с использованием технологии 28-нм FDSOI и применение к стандарту 5G

Abstract : Разнообразие стандартов связи предполагает использование многодиапазонных и многорежимных радиостанций.В последние годы было проведено широкое расследование применения программно-определяемого радио для когнитивного радио. Но это всегда ограничивается многостандартными перспективами, в то время как требуется полная гибкость радиочастотных приемопередатчиков. Вот почему Full Software Radio предлагает бросить вызов новому способу интеграции радиочастотных цепей и систем, решив основную проблему: одновременный прием любого радиочастотного сигнала в очень широком диапазоне частот, представляющем интерес для телекоммуникационной отрасли, например, от 0 до 5 ГГц. Совершенно очевидно, что необходимы прорывные решения.Основное внимание в этом учебном пособии будет уделено математическому расчету конструкции такого радиочастотного приемопередатчика, изучению новых подходов, а также подробному обсуждению передовых методов для этих приемников и передатчиков, направленных на революцию в радиочастотных интегральных схемах и системах. 28-нм технология FDSOI от STMicroelectronics будет подробно описана, чтобы продемонстрировать ее сильные стороны в конструкции RFIC. Во-первых, представлена ​​частотная система, использующая процессор дискретизированных аналоговых сигналов в качестве приемника и объединитель частот Уолша в качестве передатчика.Затем представлена ​​временная система с использованием широкополосного дельта-аналогово-цифрового преобразователя в качестве приемника и ВЧ-генератора сигналов произвольной формы, называемого насосом Римана, в качестве передатчика. Методология каждого подхода будет подробно описана в соответствии с одним и тем же потоком: математика, компромисс с интеграцией радиочастотной электроники в 28-нм FDSOI, предложение по архитектуре, результаты высокоуровневого моделирования, вопросы проектирования схемы, результаты измерений. Наконец, приложение к стандарту 5G будет рассмотрено путем демонстрации возможностей таких систем для агрегации несущих, широкополосных возможностей, низкого энергопотребления и схем модуляции высокого порядка.
